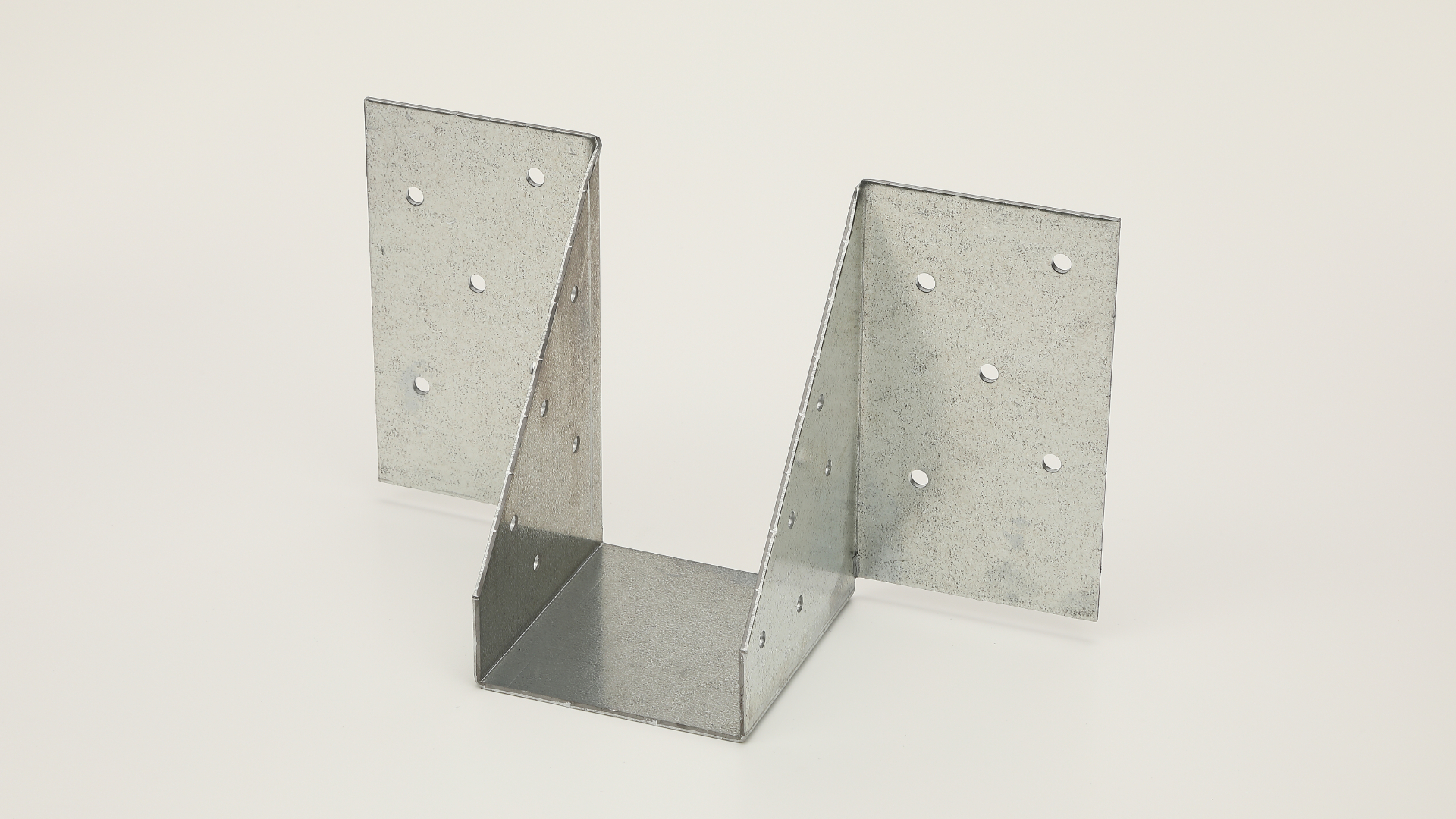

MD-GT-R

在庫なくなり次第販売終了

後継品【GTV-R-LS】

用途

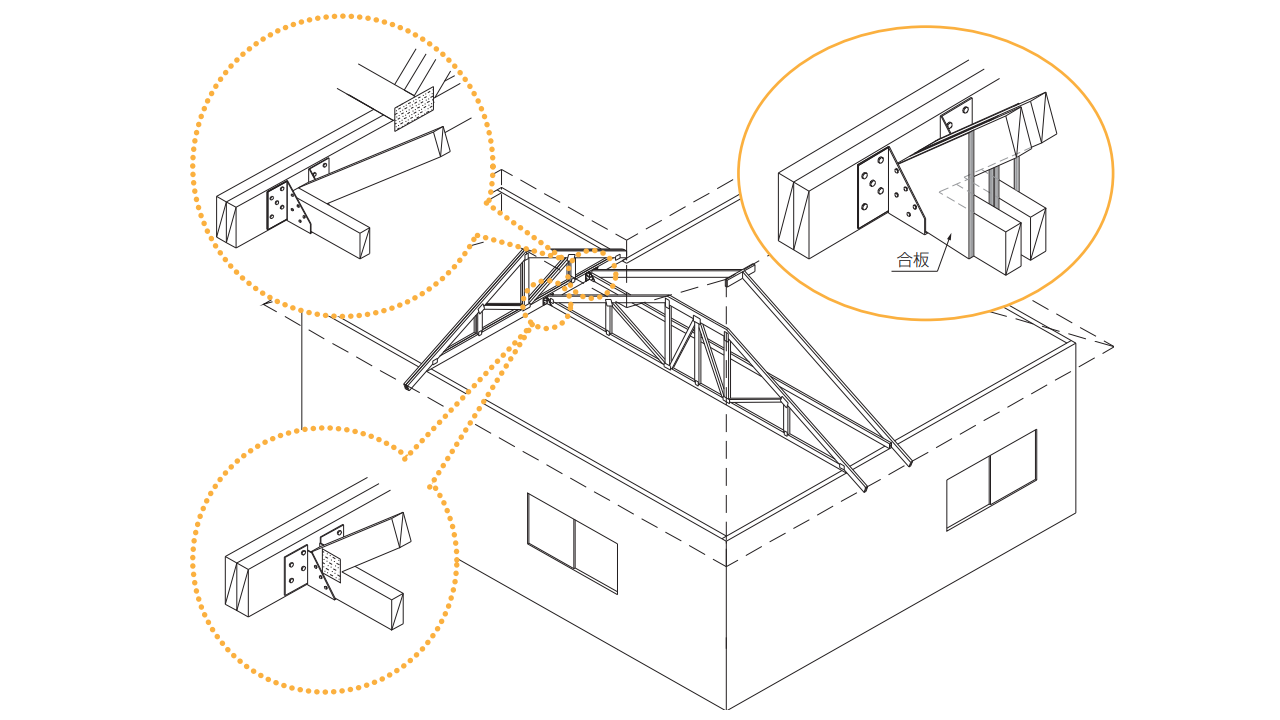

・ネイルプレートトラス2枚合わせを金物で受ける時に使用します。
・たるき、天井根太とガータートラスの接合に使用します。

特徴

・（一財）日本建築総合試験所で強度試験を行い耐力を確認しています。

注意

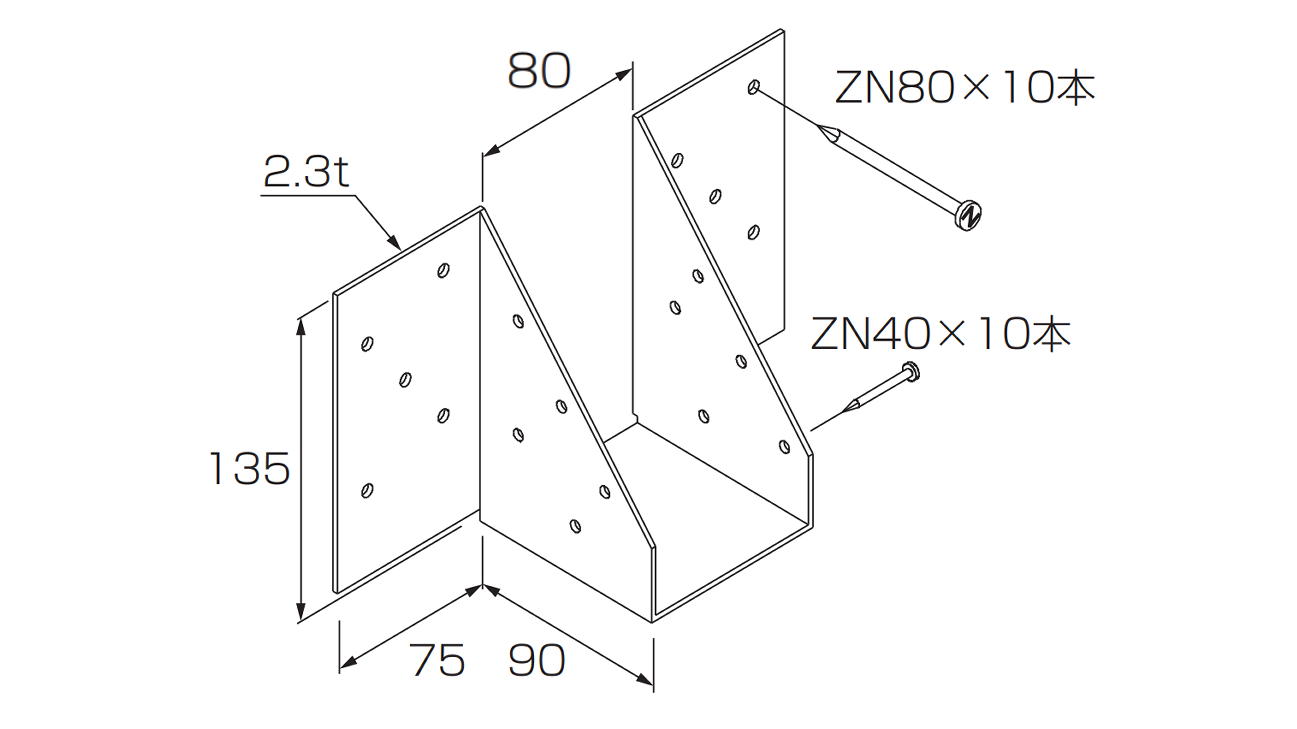

・必ず太めくぎ（トラス … ZN40×10本、受け材 … ZN80×10本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	（一財）日本建築総合試験所　試験番号：ⅡJ-05-0028(2)
耐力	長期許容耐力（250年相当）：5.75 kN （トラス、受け材 … SPF製材）
入数	20セット
付属品（1セットあたり）	太めくぎ　ZN80　･･･ 10本
