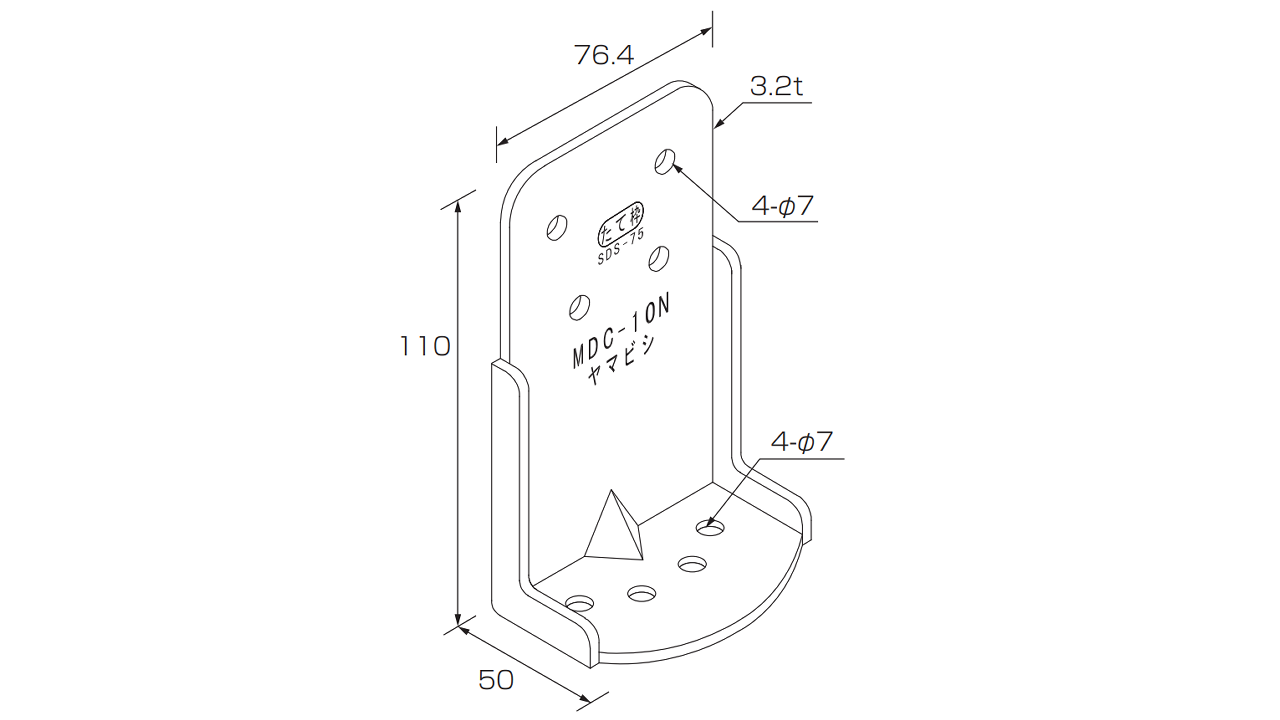

MDC-10N（120）

用途

・横架材とたて枠の接合に使用します。

特徴

・ビスの長さが120ミリなので、合板がない場合でも土台を突き抜けてしまう事がありません。

注意

・必ずMDビス（たて枠 … SDS-75×4本、横架材 … SDS-120×4本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	短期許容耐力（社内確認）：14.49 kN （接合部倍率 2.7）
入数	25セット

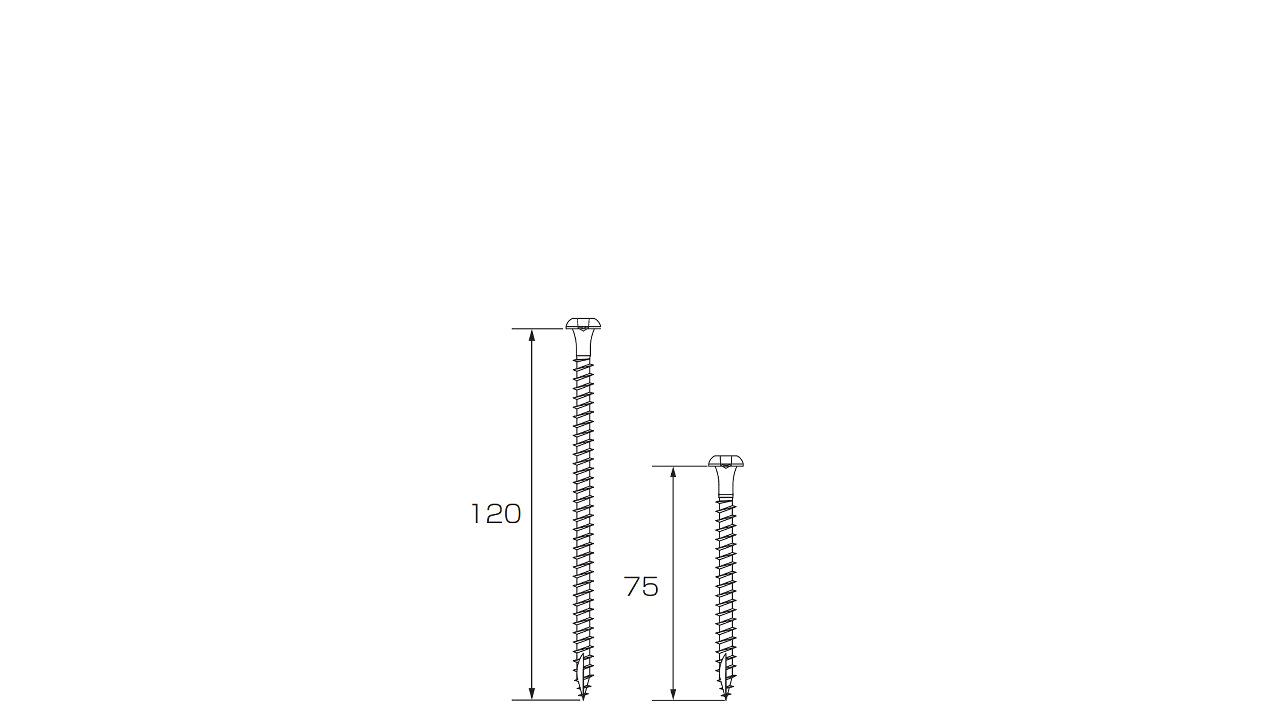

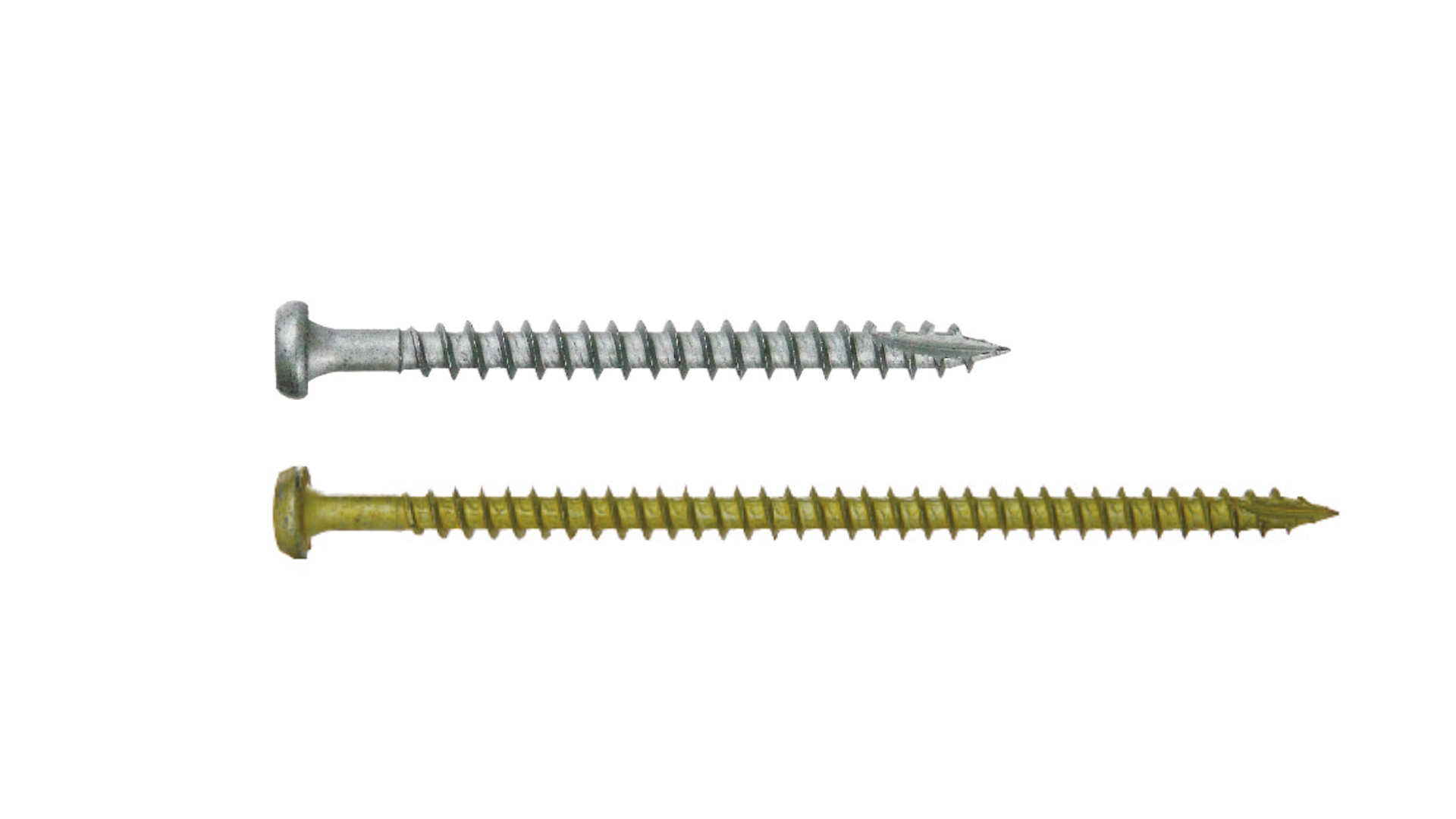

付属品（1セットあたり）	MDビス　SDS-75　･･･ 4本 MDビス　SDS-120　･･･ 4本
