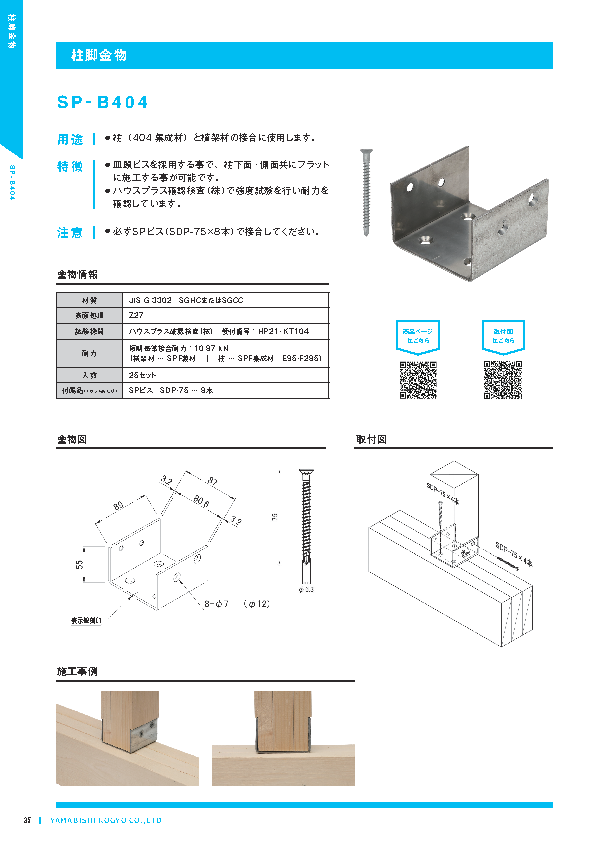

SP-B404

用途

・柱（404集成材）と横架材の接合に使用します。

特徴

・皿頭ビスを採用する事で、柱下面・側面共にフラットに施工する事が可能です。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずSPビス（SDP-75×8本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP21-KT104
耐力	短期許容耐力：10.87 kN （横架材 … SPF製材　｜　柱 … SPF集成材　E95-F285）
入数	25セット
付属品（1セットあたり）	SPビス　SDP-75　･･･ 8本

類似商品

Similar Products

柱頭・柱脚金物

SP-B606

関連資料（カタログ・耐力性能表・承認書）

Documents

カタログ（オリジナル金物）

PDFで開くダウンロード

SP-B404 フライヤー

PDFで開くダウンロード

SP-B606 フライヤー

PDFで開くダウンロード

関連資料
（図面・試験成績書）

Documents

製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
柱頭・柱脚金物	SP-B404	製品詳細取付図
柱頭・柱脚金物	SP-B606	製品詳細取付図

柱頭・柱脚金物

SP-B404
製品詳細取付図

図面

試験成績書
PDFで開くダウンロード
柱頭・柱脚金物

SP-B606
製品詳細取付図

図面

試験成績書
PDFで開くダウンロード
