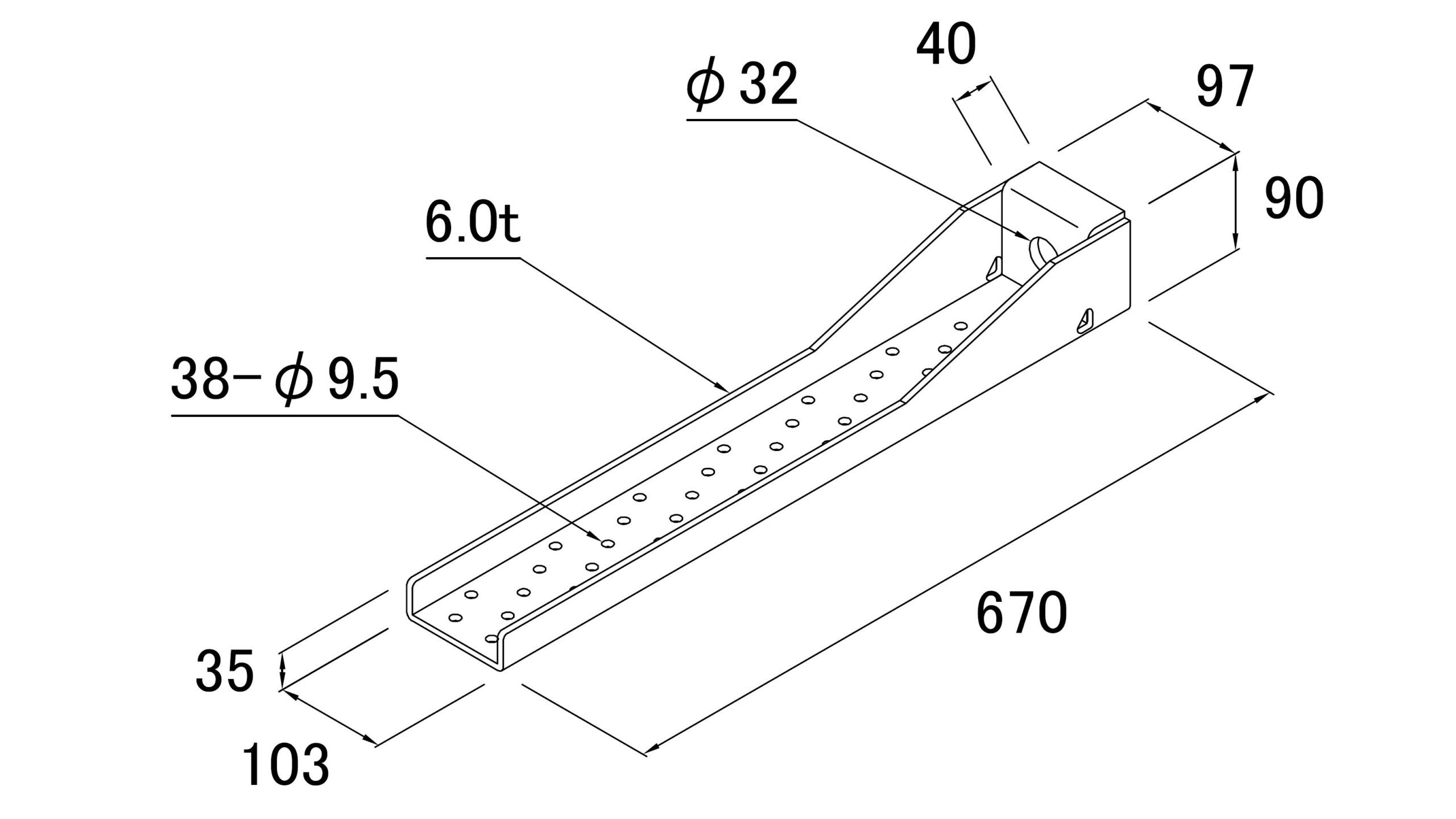

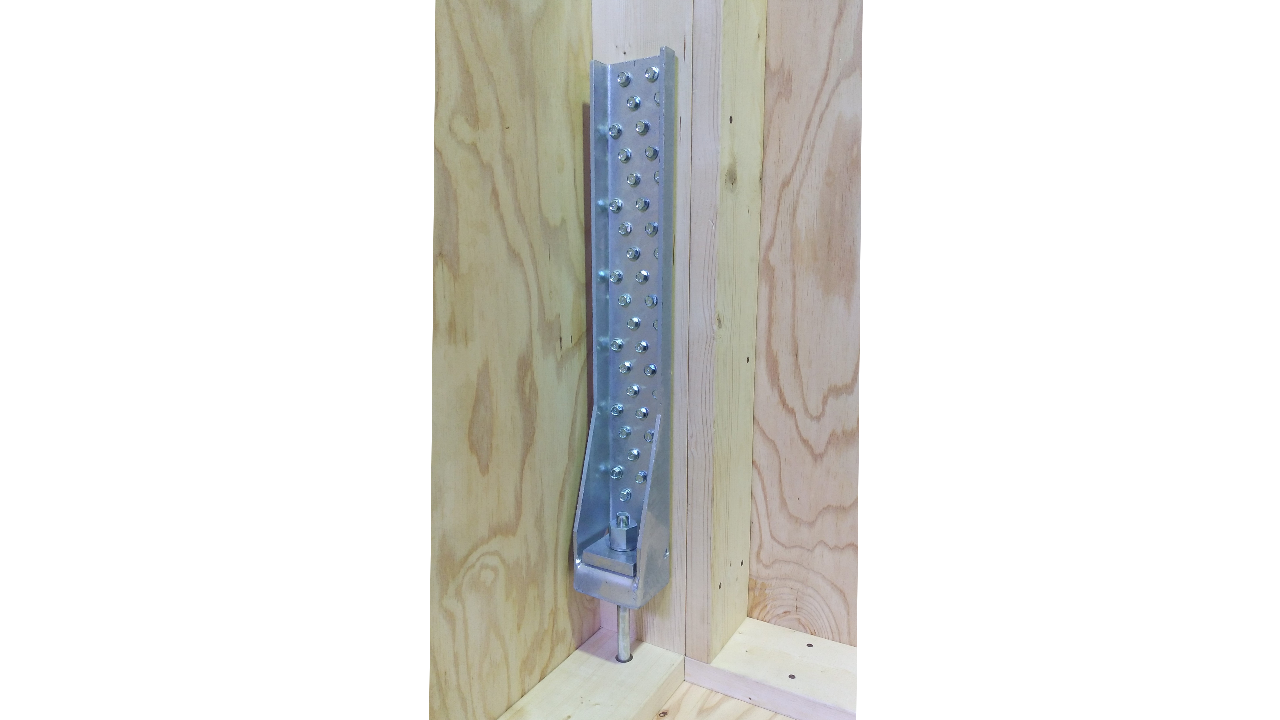

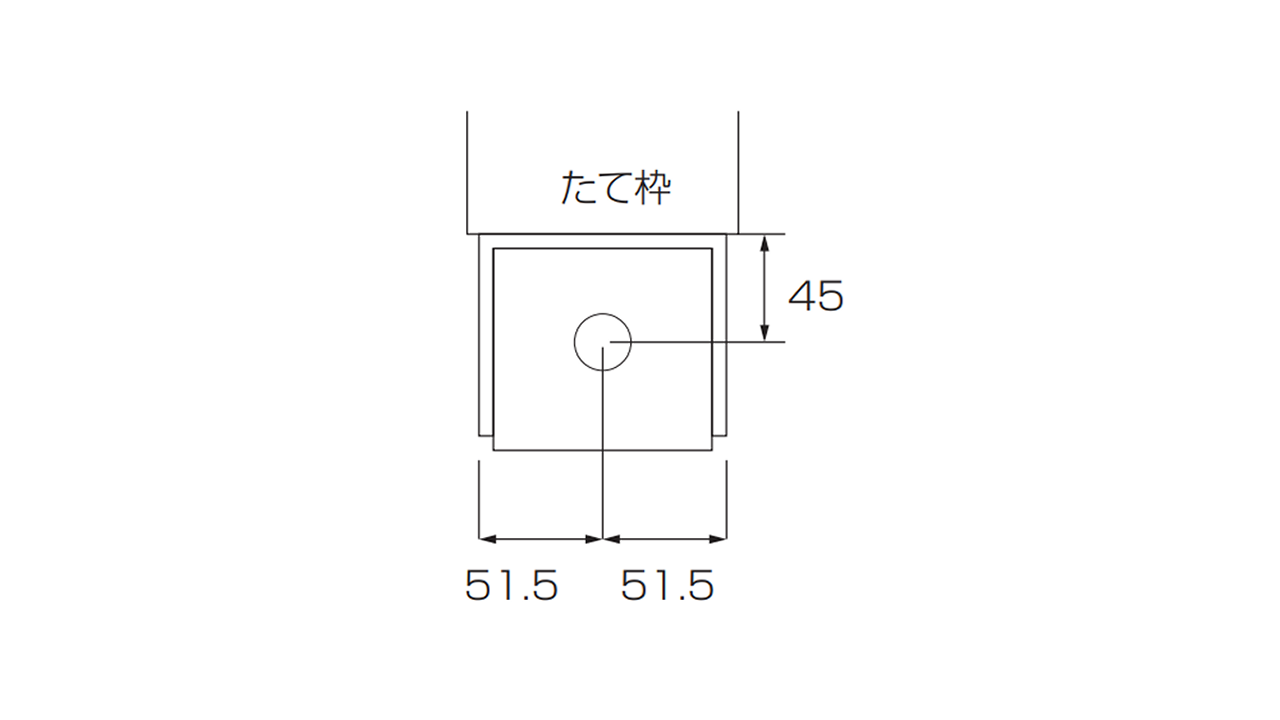

・基礎とたて枠（606集成材 もしくは LVL 120×140）の緊結に使用します。
・上下階のたて枠（606集成材 もしくは LVL 120×140）の緊結に使用します。
・たて枠に直接ドリルビスで施工可能。下穴不要で施工性がアップします。
・通常のホールダウン金物では対応出来ない高い耐力を必要とする箇所の緊結に使用出来ます。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

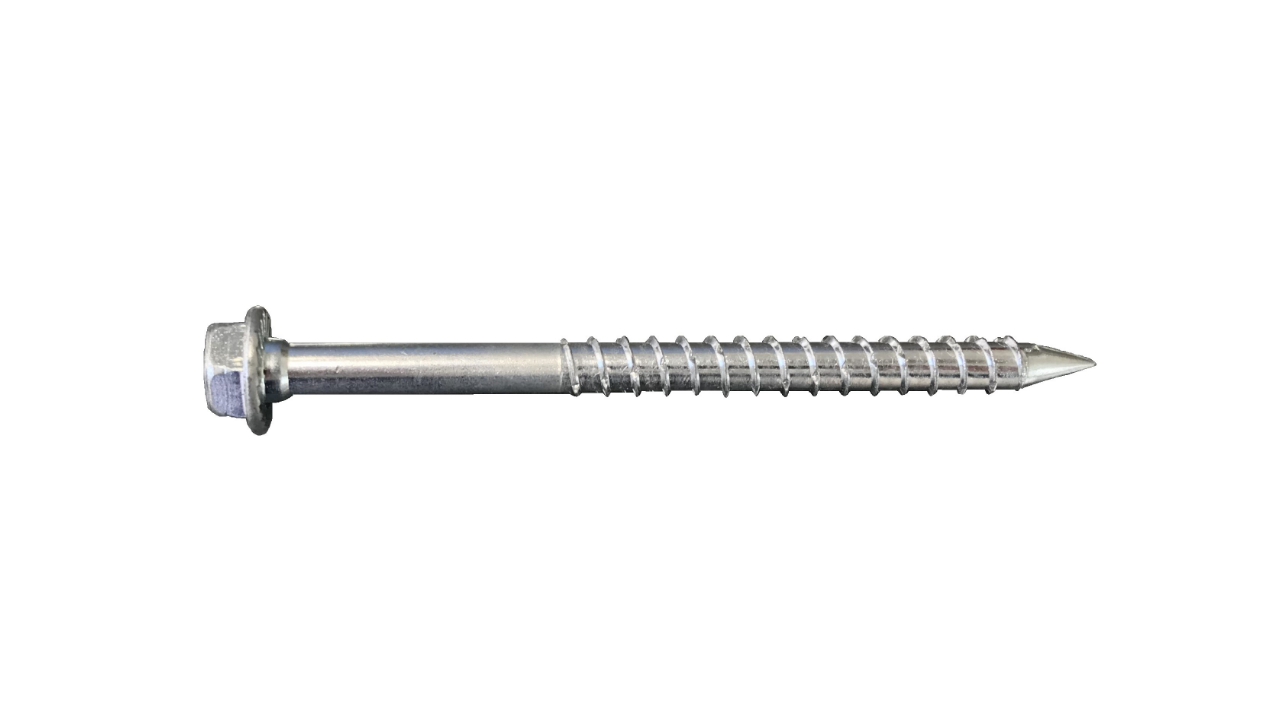

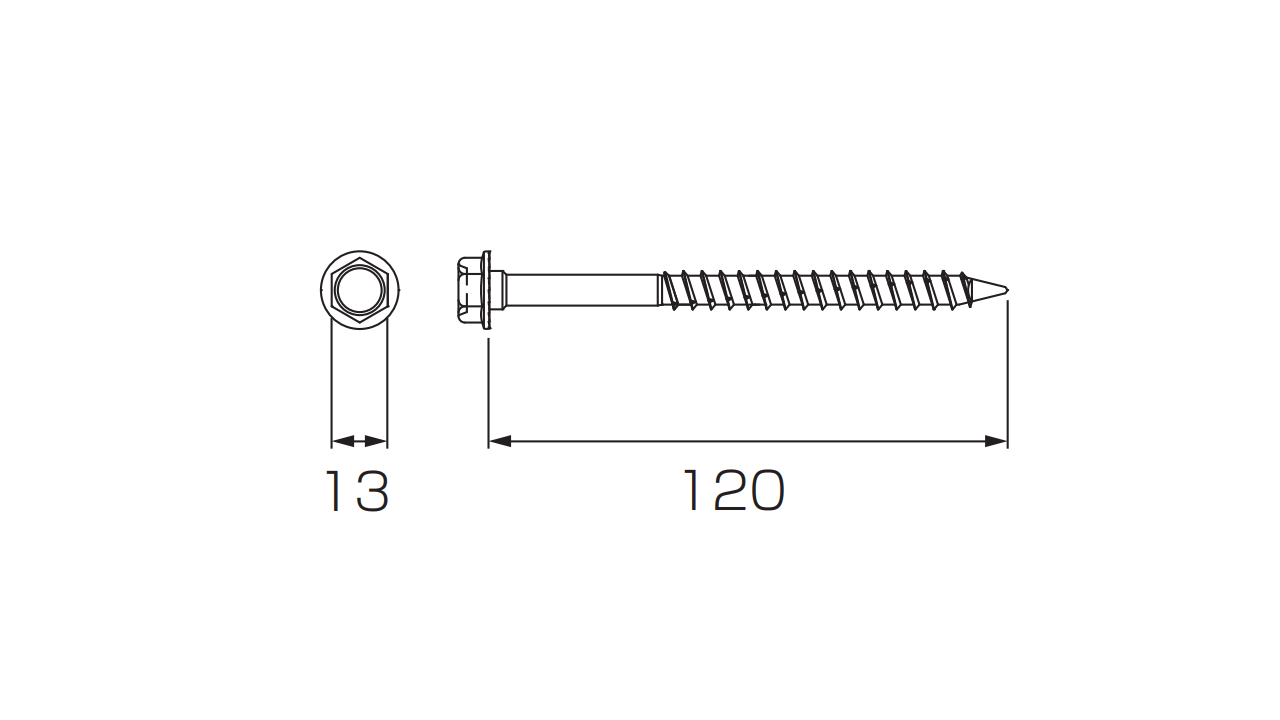

・必ずLDドリルビス（SDB-120×38本）で接合してください。
＜使用するビットは対辺13㎜（M8用）＞
・アンカーボルトは「PC φ17-1500」【別売品】をご使用ください。
・上下階緊結ボルトは「PC φ17-750」【別売品】をご使用ください。

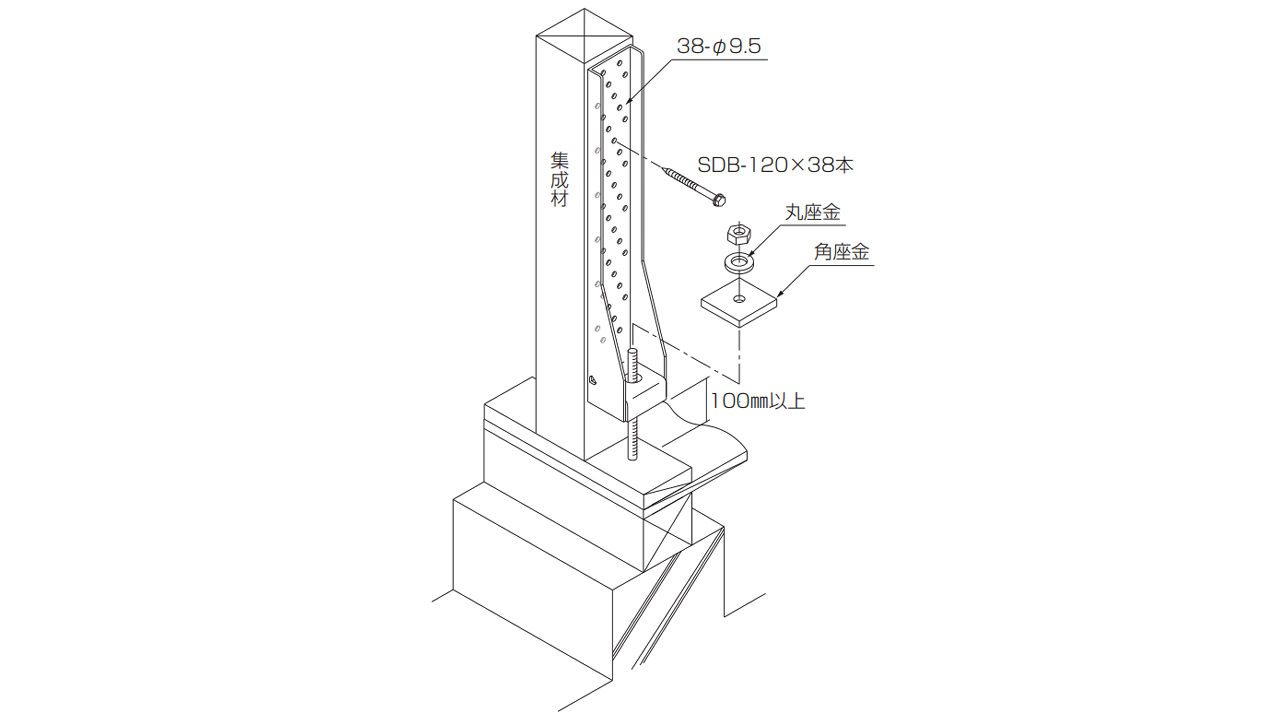

・下枠上端から金物下端までの距離は100㎜以上確保してください。
| 材質 |
|
|---|---|
| 表面処理 |
|
| 試験機関 |
|
| 耐力 |
|
| 入数 |
|

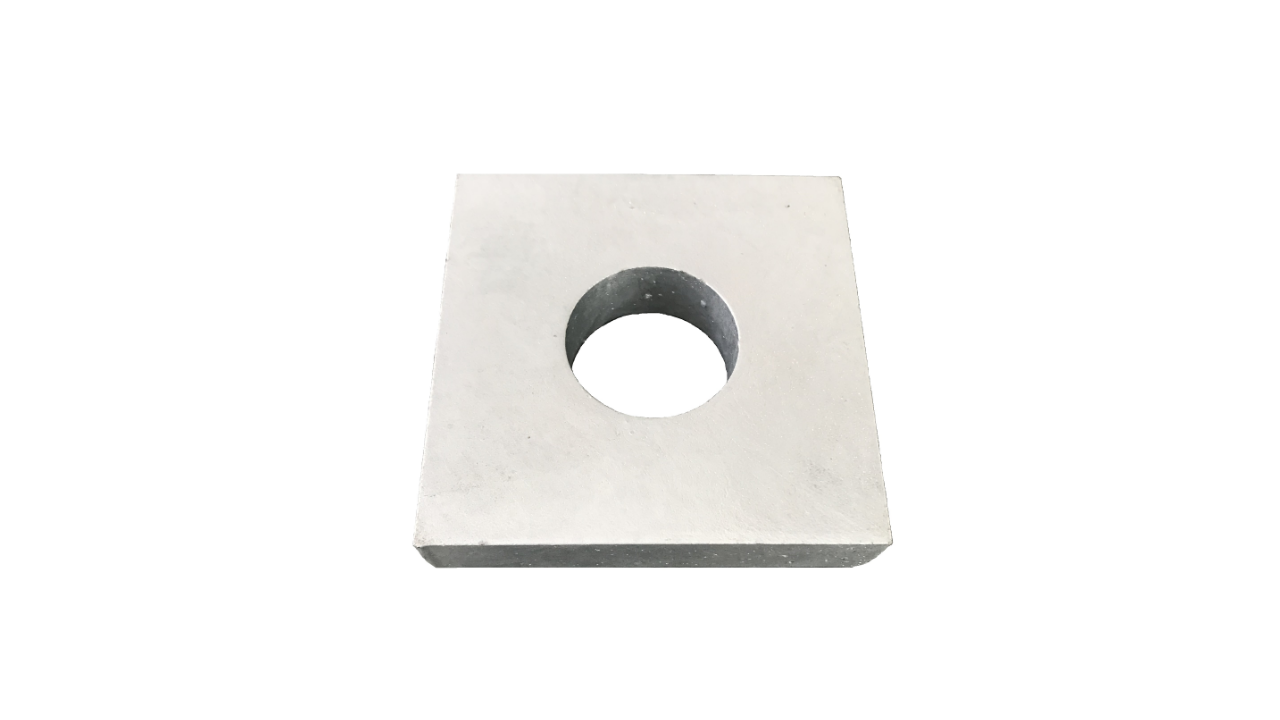

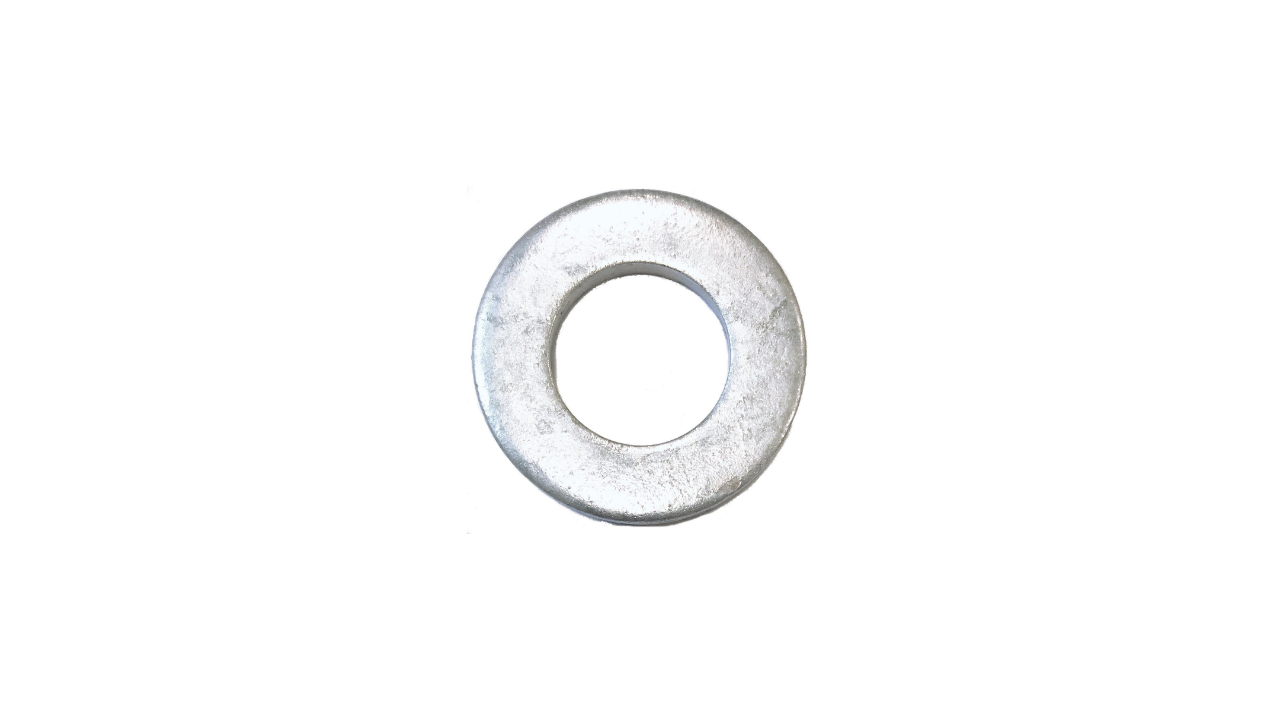

| 付属品（1セットあたり） |
|
| 製品 | 図面 | 試験成績書 | ||||
|---|---|---|---|---|---|---|
| PDFで 開く |
ダウン ロード |
PDFで 開く |
ダウン ロード |
|||
| 製品 | 図面 | 試験成績書 | ||||
| PDFで 開く |
ダウン ロード |
PDFで 開く |
ダウン ロード |
|||

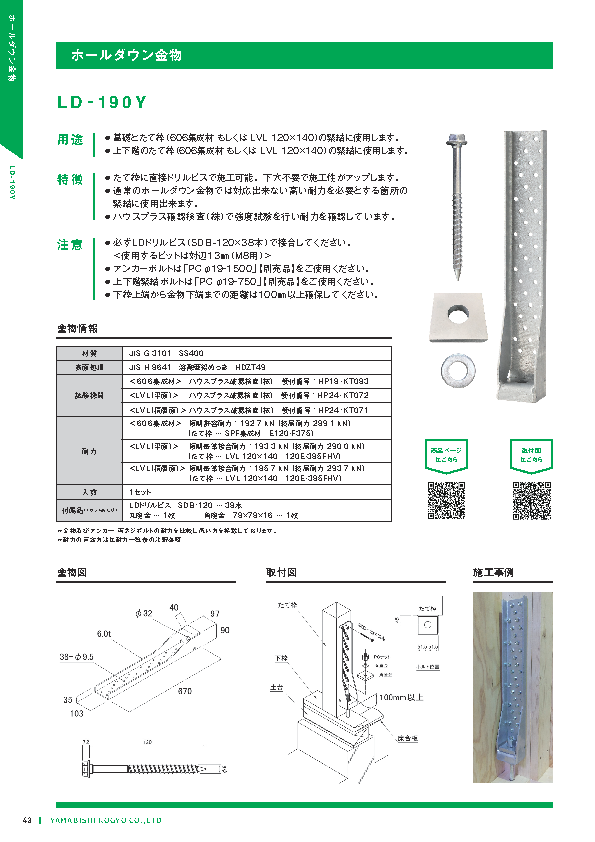

| ホールダウン金物 | LD-190Y | 製品詳細 |  |
 |
|
|
