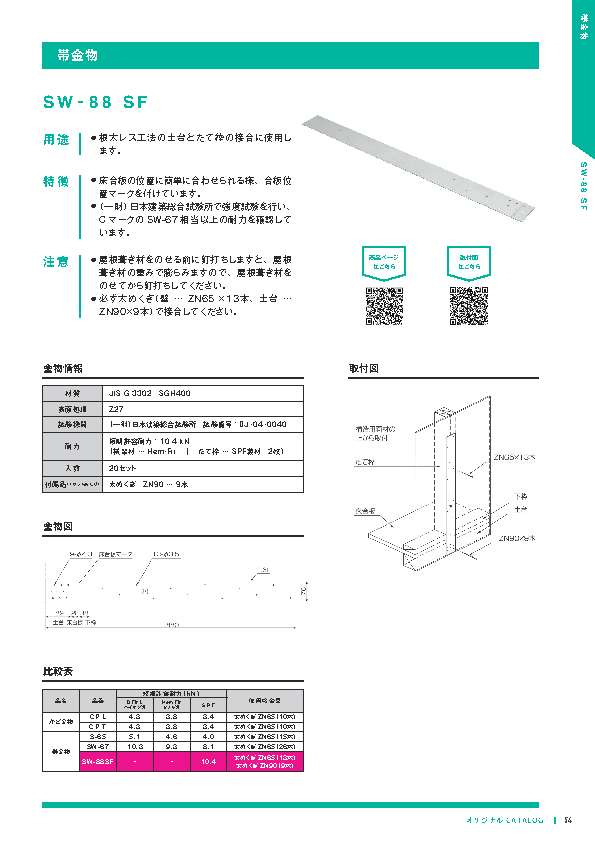

SW-88 SF

根太レス工法対応

用途

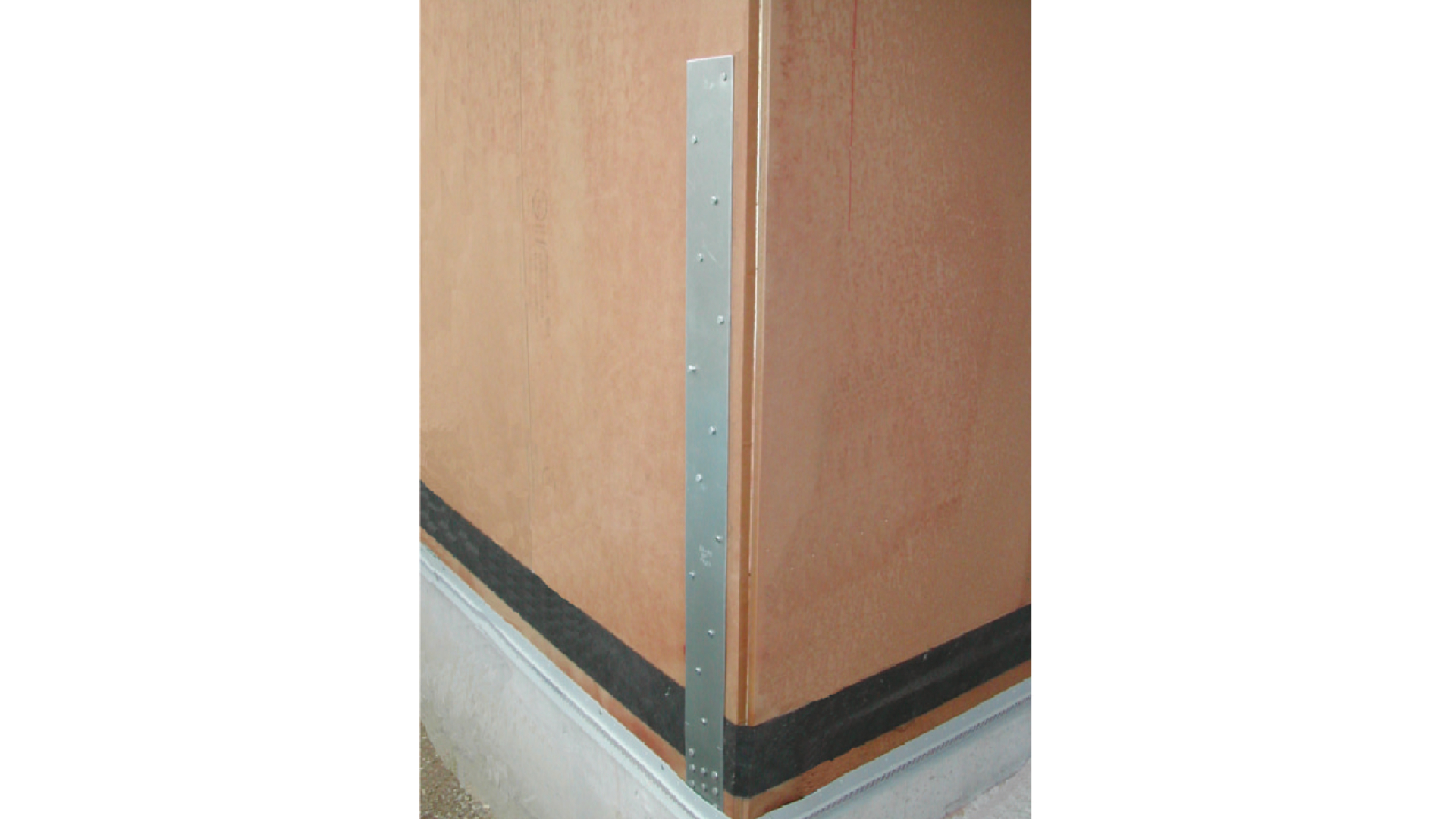

・根太レス工法の土台とたて枠の接合に使用します。

特徴

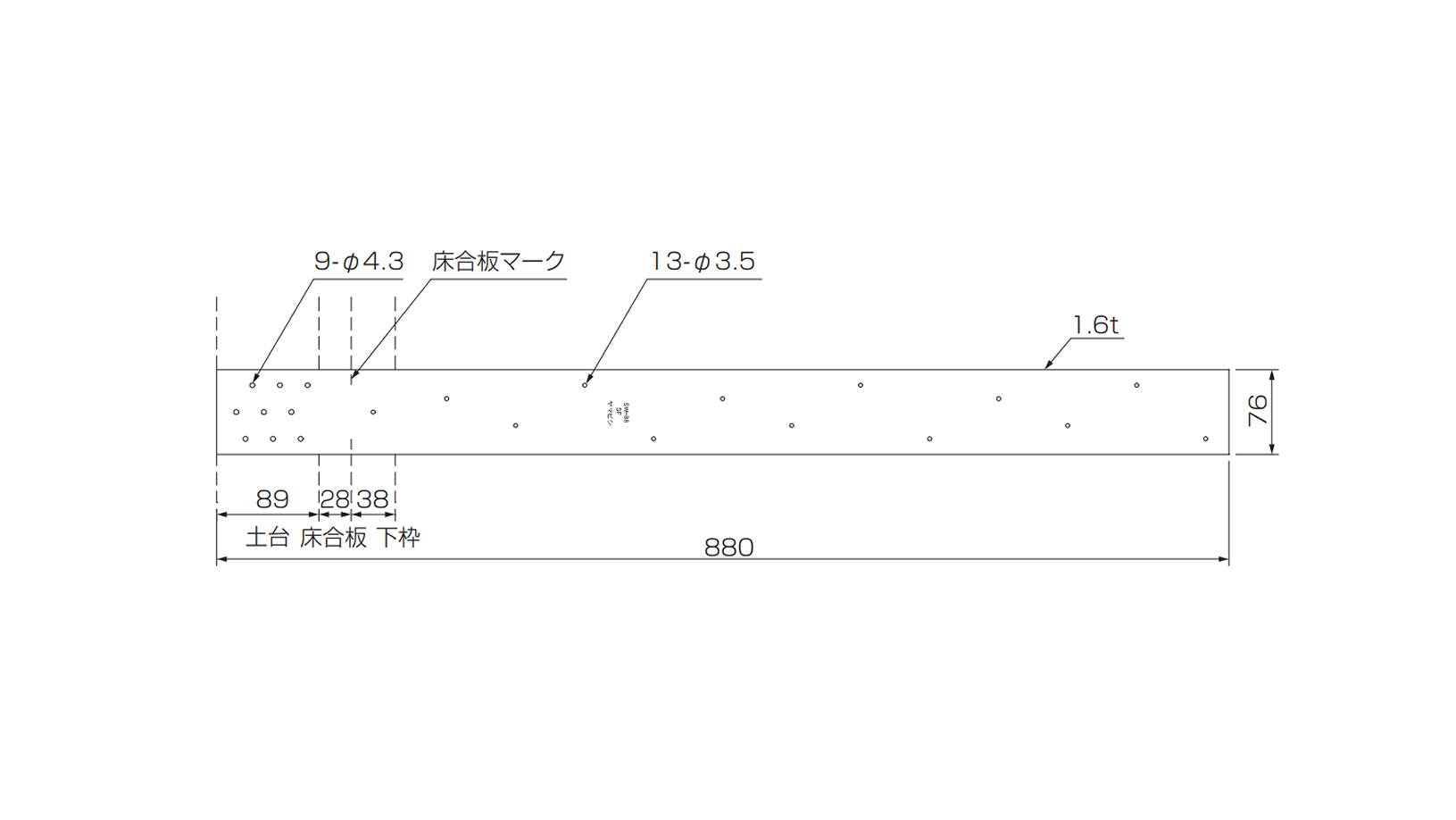

・床合板の位置に簡単に合わせられる様、合板位置マークを付けています。
・（一財）日本建築総合試験所で強度試験を行い、CマークのSW-67相当以上の耐力を確認しています。

注意

・屋根葺き材をのせる前に釘打ちしますと、屋根葺き材の重みで膨らみますので、屋根葺き材をのせてから釘打ちしてください。

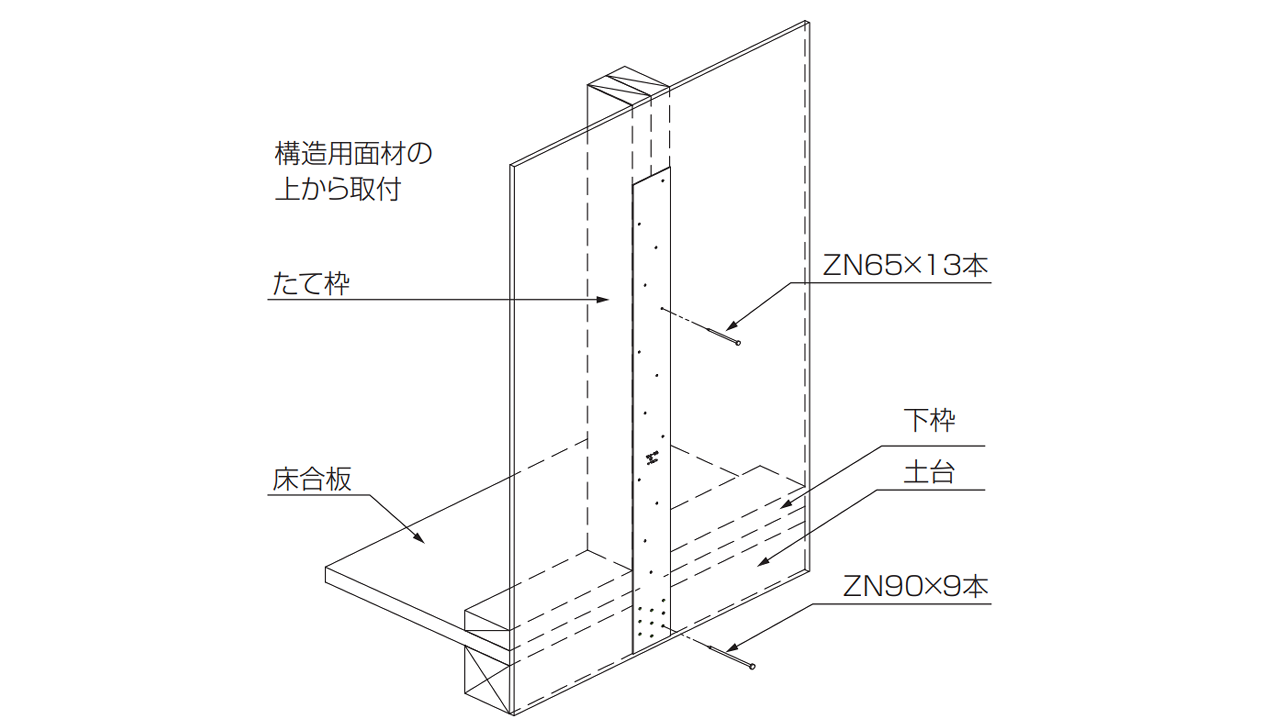

・必ず太めくぎ（壁 … ZN65×13本、土台 … ZN90×9本）で接合してください。

材質	JIS G 3302　SGH400
表面処理	Z27
試験機関	（一財）日本建築総合試験所　試験番号：ⅡJ-04-0040
耐力	短期許容耐力：10.4 kN （接合部倍率 1.9）（横架材 … Hem-Fir　｜　たて枠 … SPF製材　2枚）
入数	20セット
付属品（1セットあたり）	太めくぎ　ZN90　･･･ 9本
