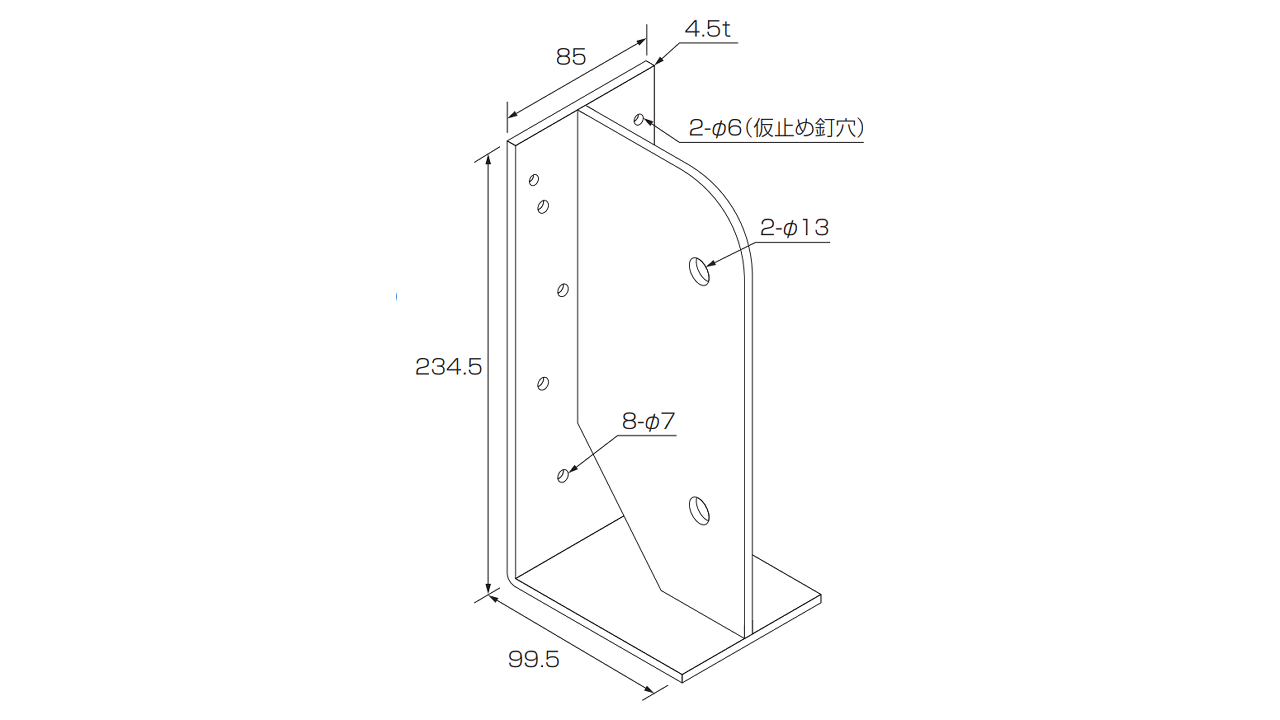

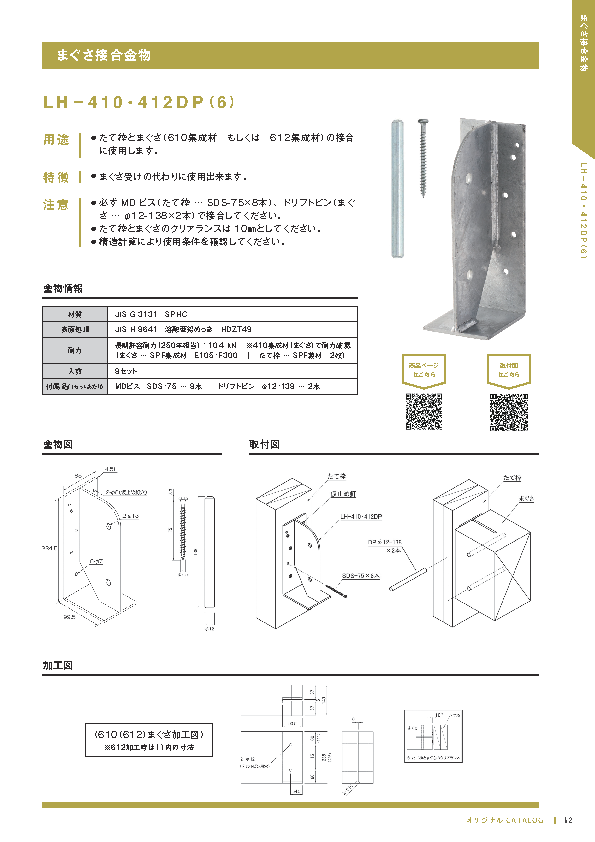

LH―410･412DP（6）

用途

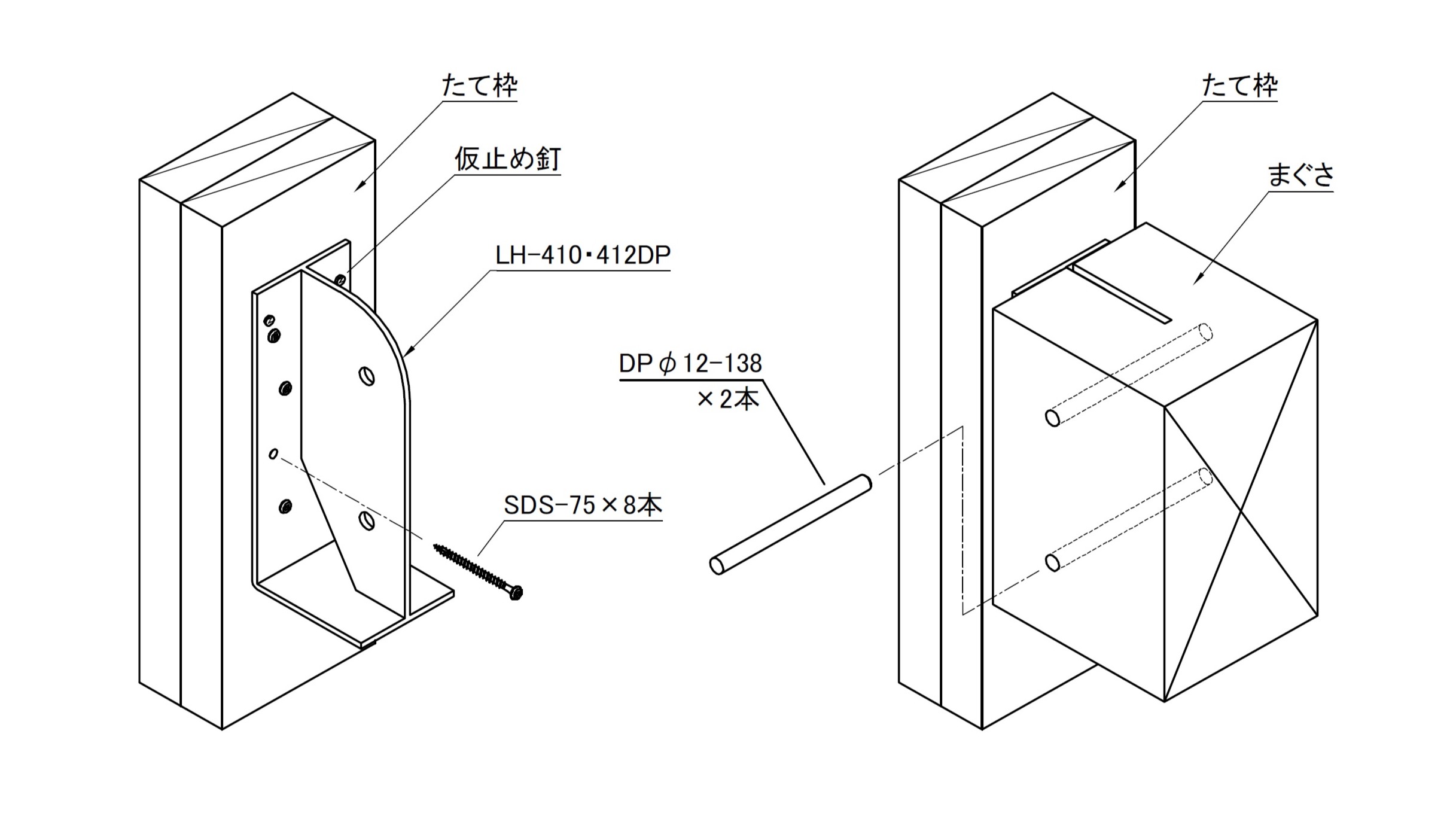

・たて枠とまぐさ（610集成材　もしくは　612集成材）の接合に使用します。

特徴

・まぐさ受けの代わりに使用出来ます。

注意

・必ずMDビス（たて枠 … SDS-75×8本）、ドリフトピン（まぐさ … φ12-138×2本）で接合してください。

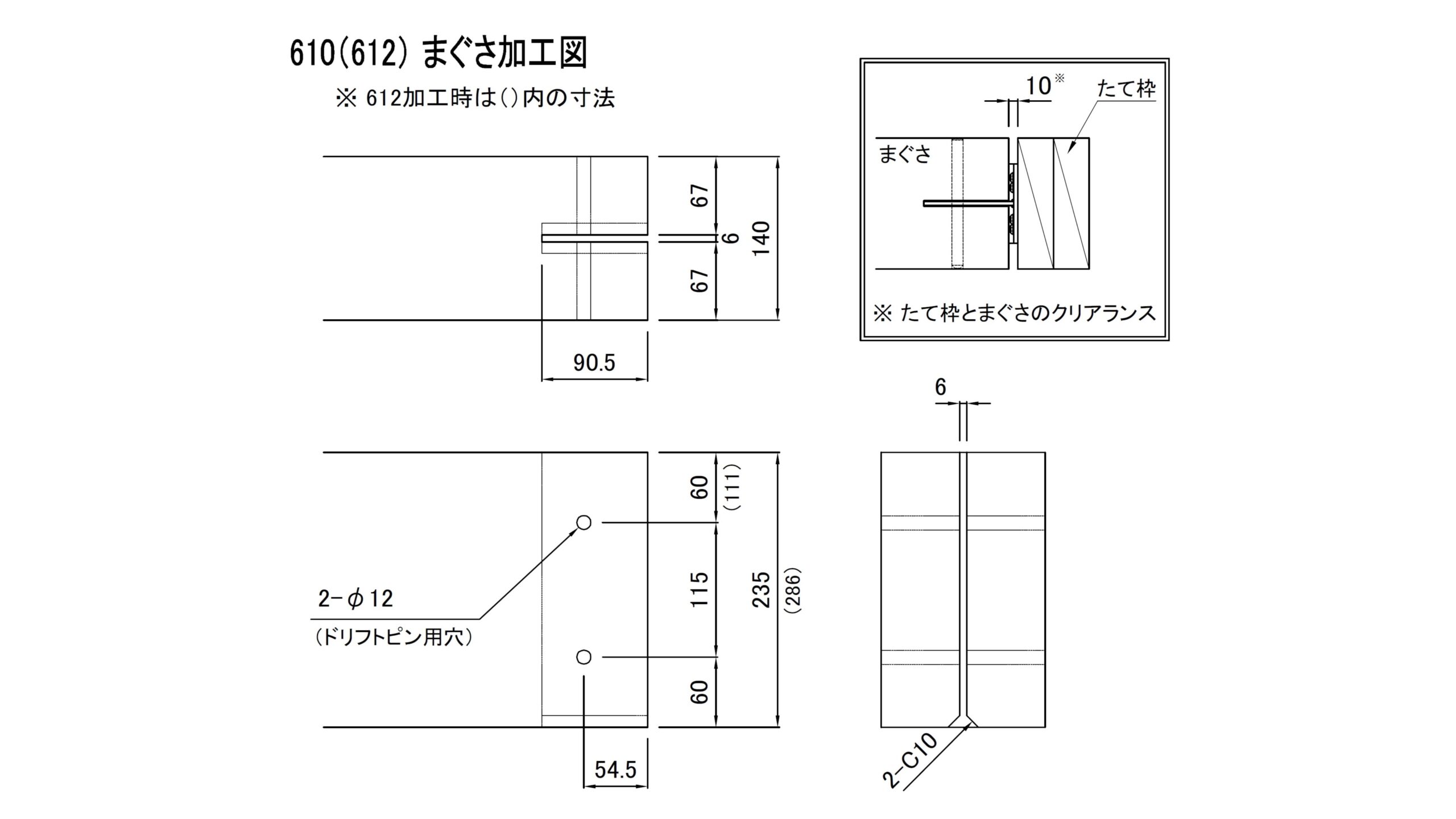

・たて枠とまぐさのクリアランスは10mmとしてください。
・構造計算により使用条件を確認してください。

材質	JIS G 3131　SPHC
表面処理	JIS H 8641　溶融亜鉛めっき　HDZT49
耐力	長期許容耐力（250年相当）：10.4 kN 　※410集成材（まぐさ）で耐力確認（まぐさ … SPF集成材　E105-F300　｜　たて枠 … SPF製材　2枚）
入数	8セット

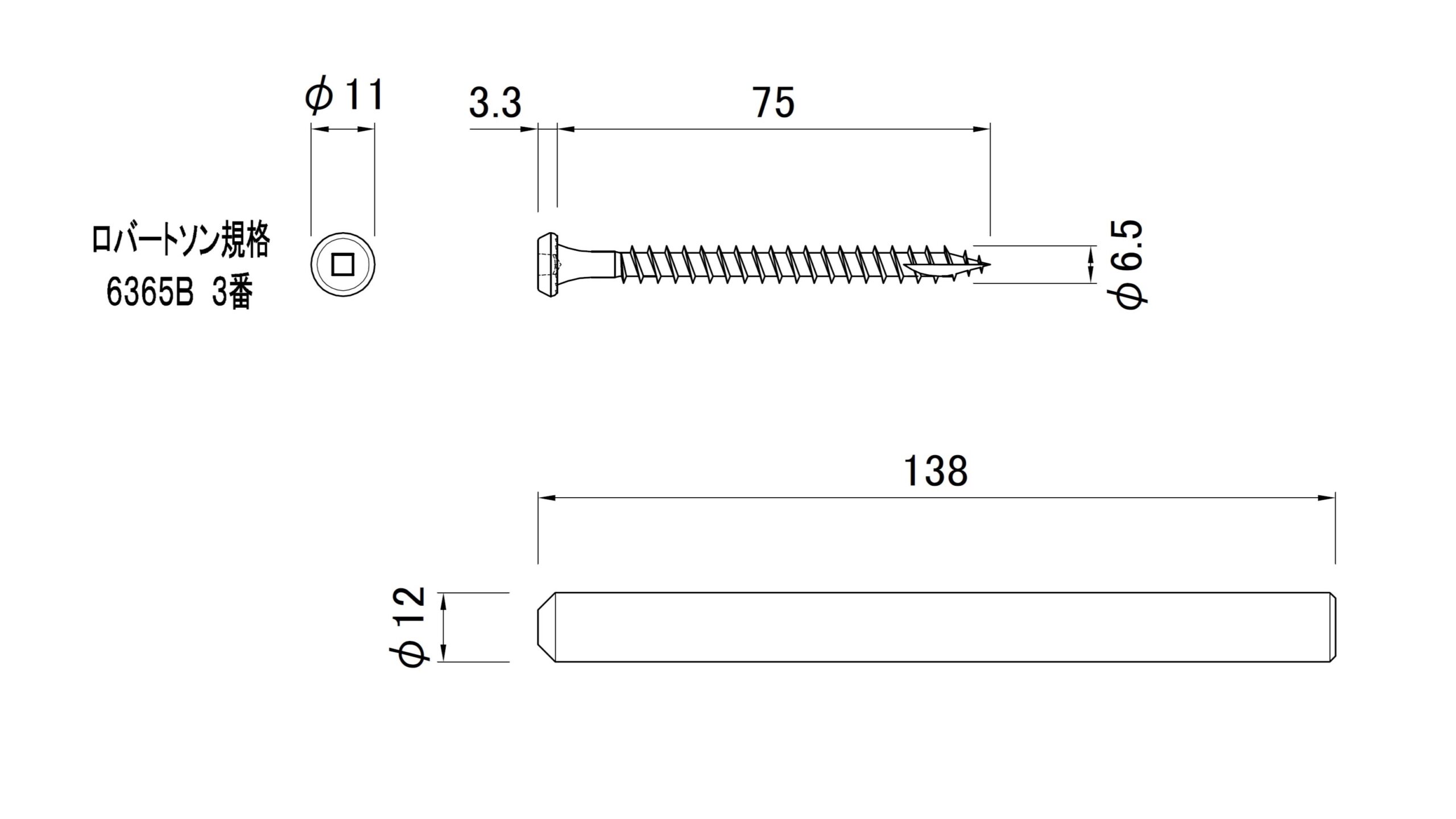

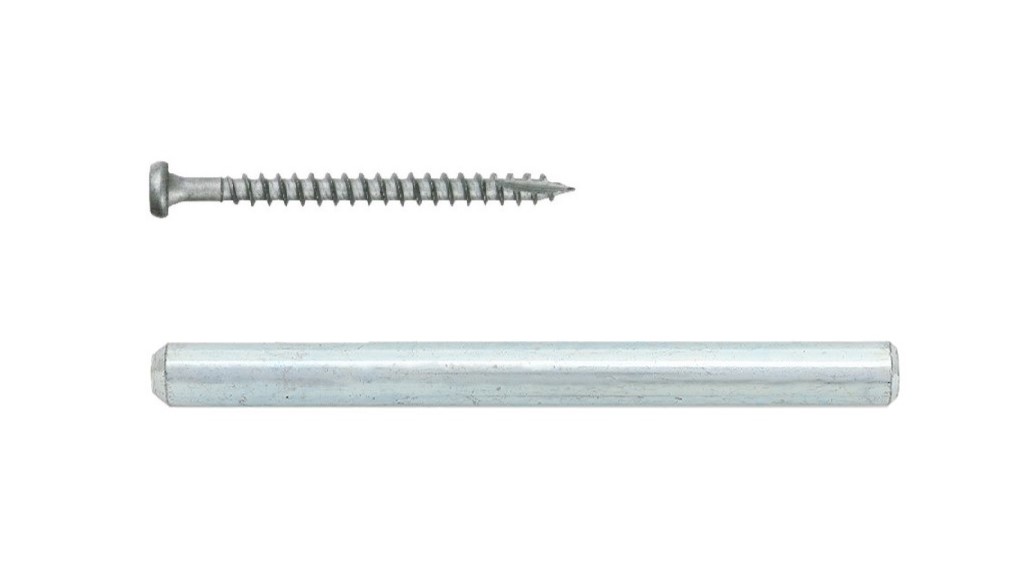

付属品（1セットあたり）	MDビス　SDS-75　･･･ 8本ドリフトピン　φ12-138　･･･ 2本
