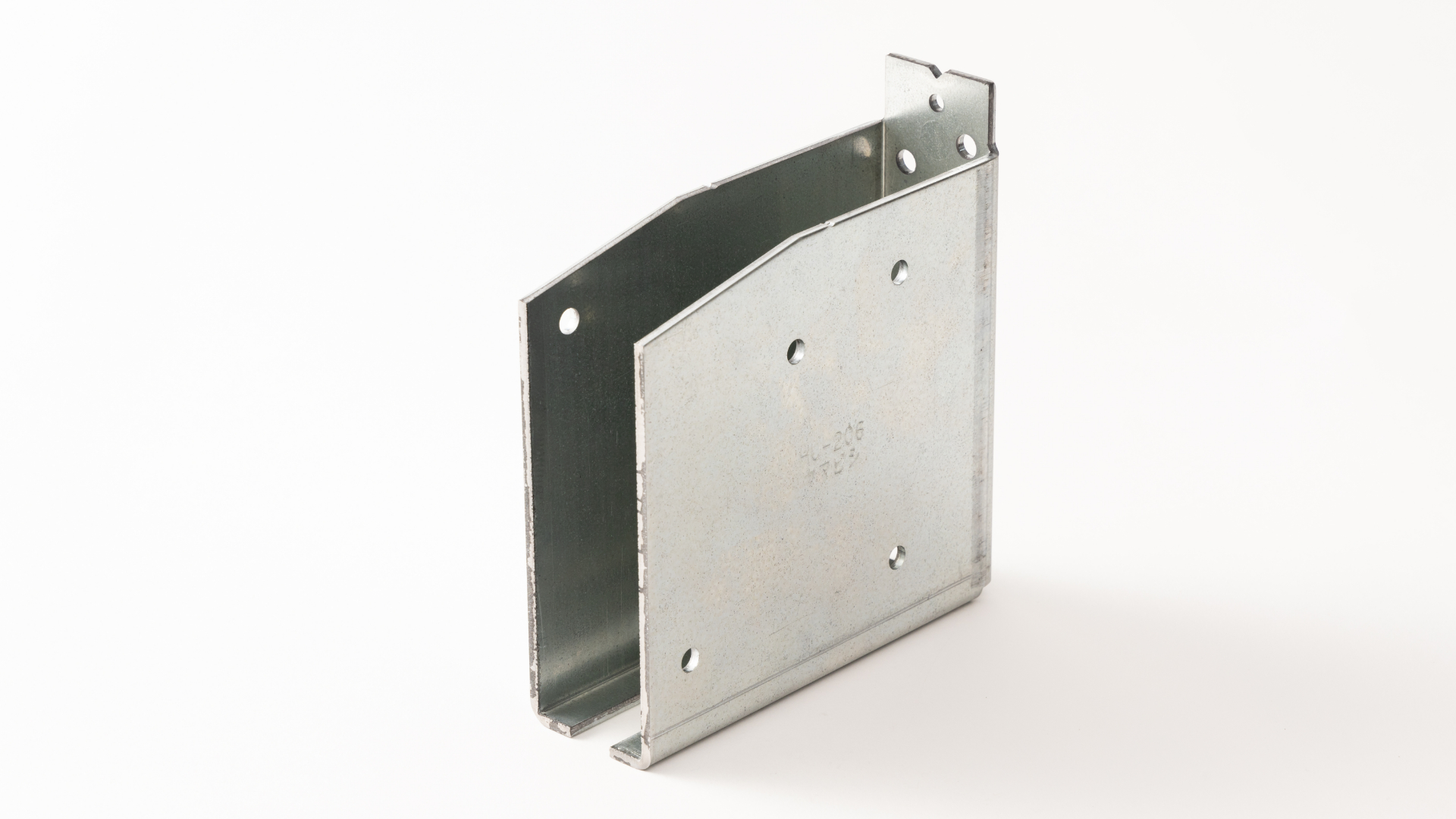

HU-206

特許登録済

特許第7174387号

用途

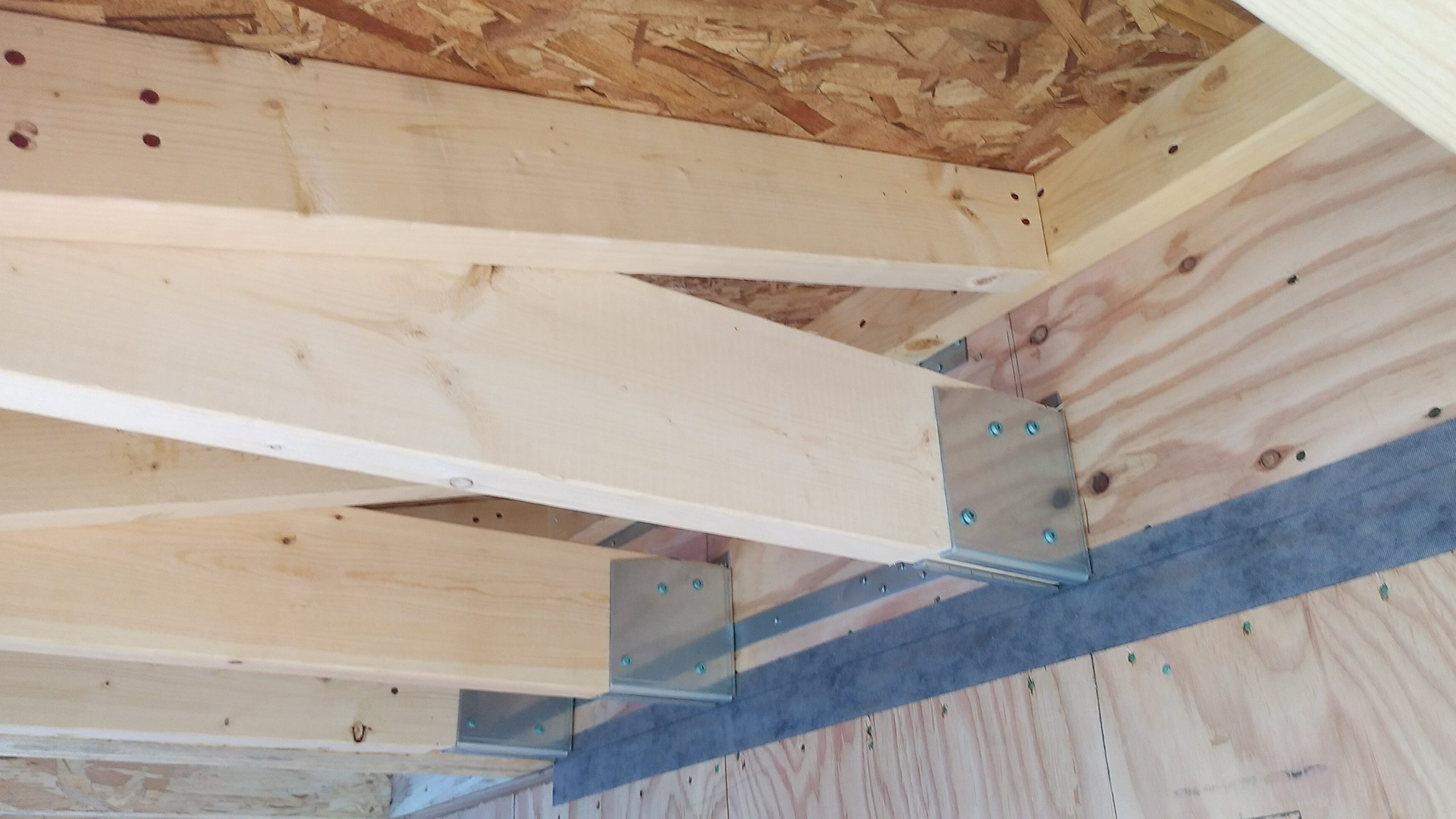

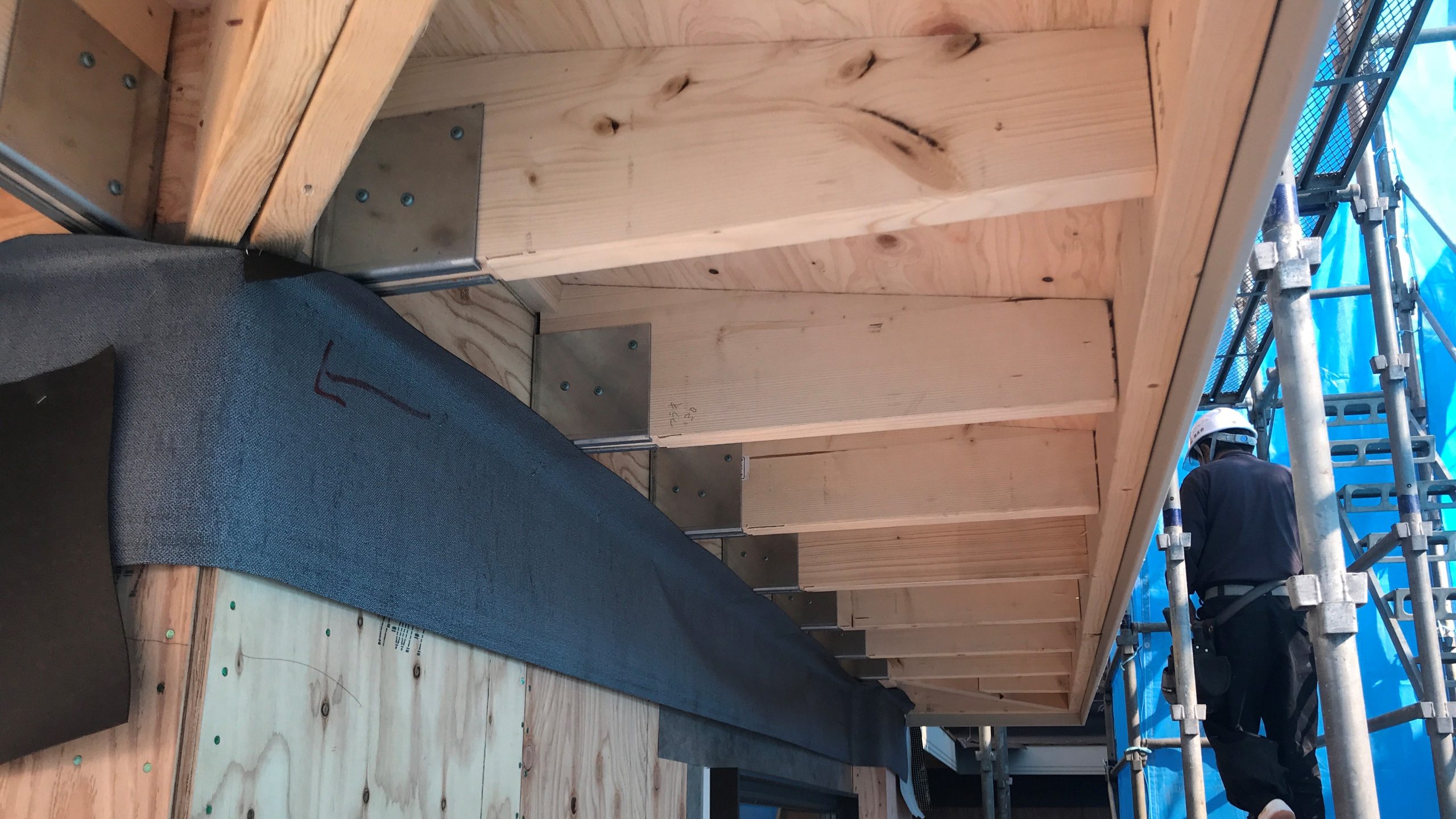

・庇腕木を金物で受ける時に使用します。

特徴

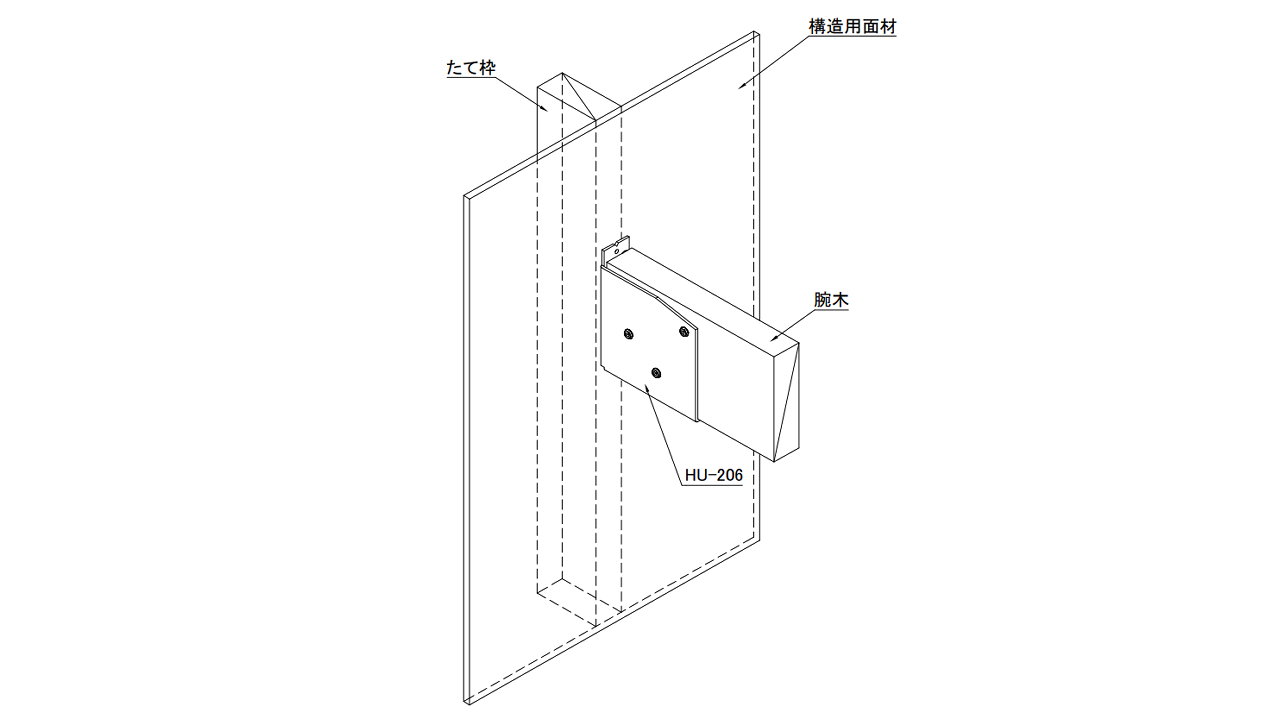

・面材を切欠かずに庇腕木をたて枠に接合できます。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

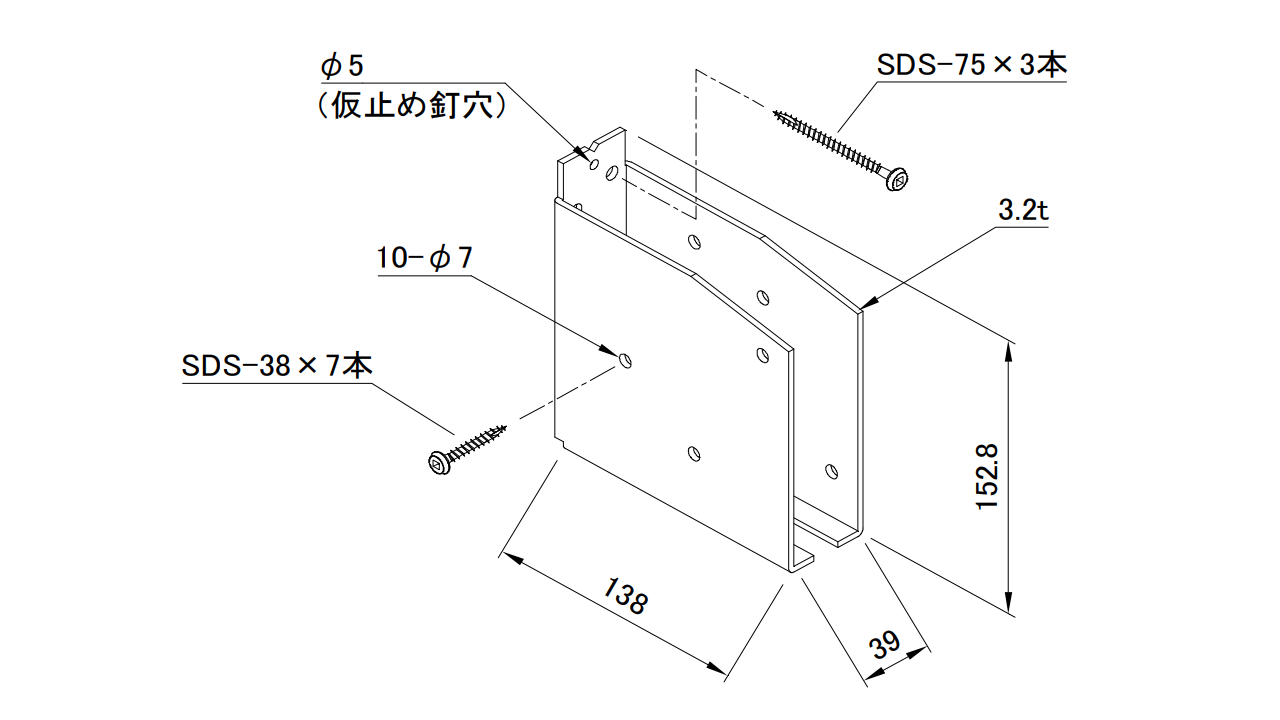

・必ずMDビス（腕木 … SDS-38×7本、たて枠 … SDS-75×3本）で接合してください。
・庇の出はスパン表に従って設計してください。
　腕木条件： 206材以上、3本以上、ピッチ455mm以下
　（たて枠間に下地を入れる場合は、2枚合わせとしてください。）
　屋根仕上げ材：鋼板、スレート、瓦等

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP20‐KT086
耐力	回転剛性（1/150radK）：51.2 kN・m/rad （5％下限値）（腕木、たて枠 … SPF製材）
入数	10セット
付属品（1セットあたり）	MDビス　SDS-38　･･･ 7本 MDビス　SDS-75　･･･ 3本
