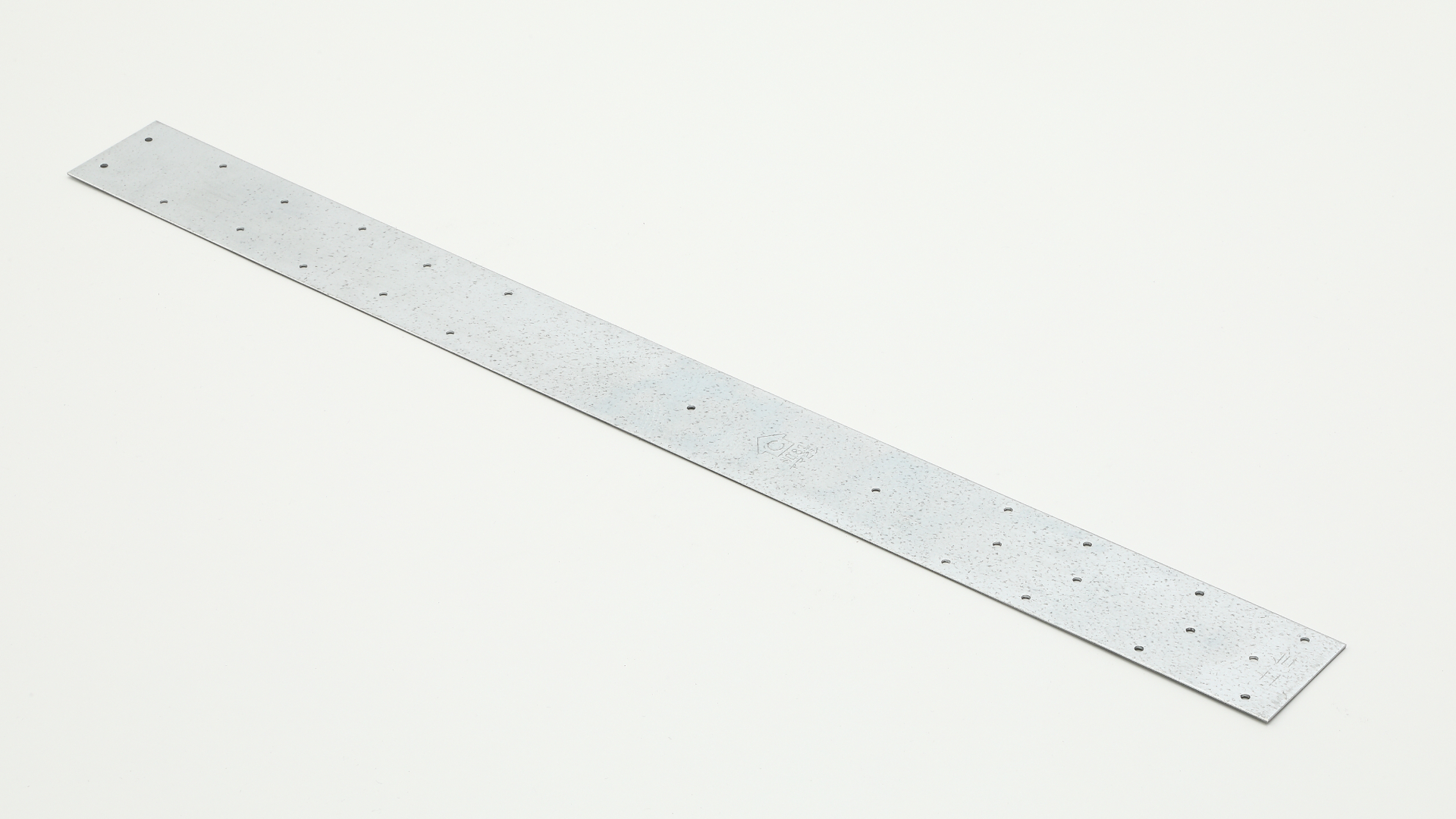

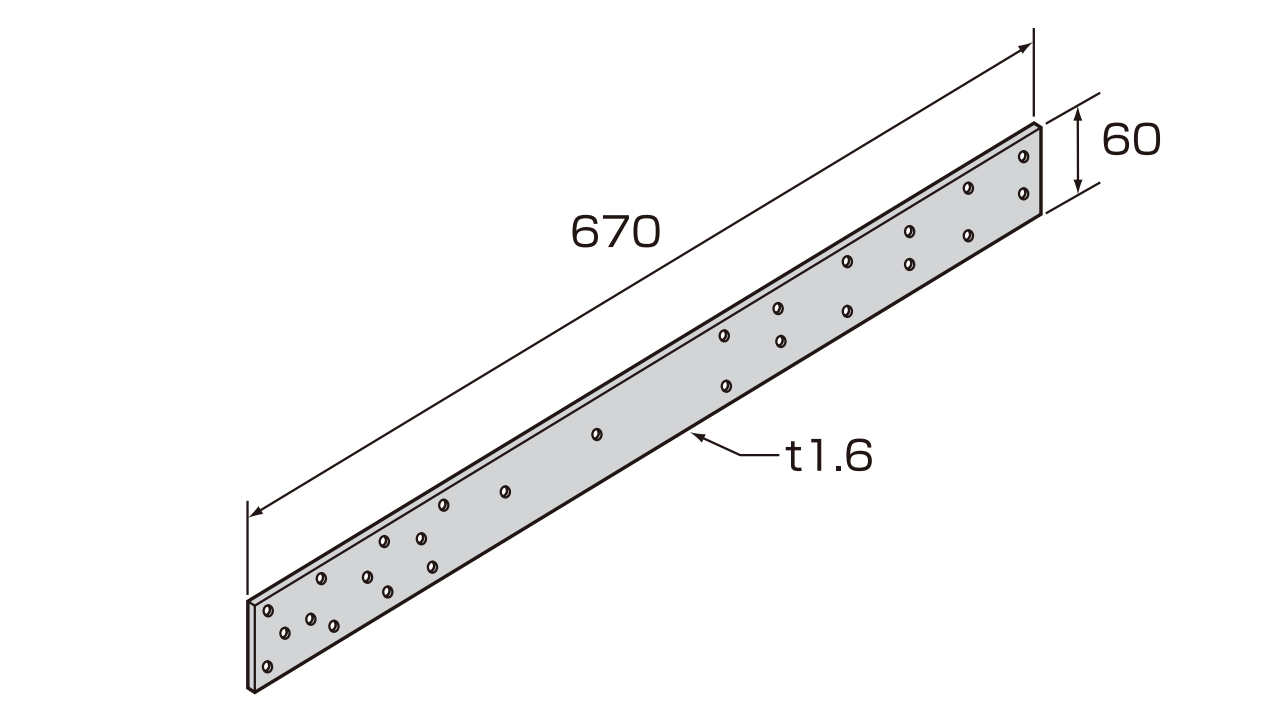

SW-67

用途

・両面開口部を設けたときの側壁のまぐさ受けおよびたて枠と土台の緊結に使用します。
・3階建の一階部の掃き出し窓の両端部と土台との緊結に使用します。

注意

・屋根葺き材をのせる前に釘打ちすると、屋根葺き材の重みで膨らむので、屋根葺き材をのせてから釘打ちして下さい。
・必ず太めくぎ（ZN65×26本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	短期許容耐力：10.3 kN （D.Fir-L）短期許容耐力：9.3 kN （Hem-Fir）短期許容耐力：8.1 kN （S.P.F）
承認等	（公財）日本住宅・木材技術センター　Cマーク承認
入数	接合具同梱：20セット接合具無し：50ケ
使用接合具	太めくぎ　ZN65　･･･ 26本
