・基礎とたて枠（2-204）の緊結に使用します。
・上下階のたて枠（2-204）の緊結に使用します。
・たて枠に直接ドリルビスで施工可能。
下穴不要で施工性がアップします。
・通常のホールダウン金物では対応出来ない高い耐力を
必要とする箇所の緊結に使用出来ます。
・ハウスプラス確認検査㈱で強度試験を行い耐力を
確認しています。
・必ずLDドリルビス（SDB-75×10本）で接合してください。
＜使用するビットは対辺13㎜（M8用）＞
・アンカーボルトは「JLアンカーボルト D16-660」【別売品】
をご使用ください。
・上下階緊結ボルトは「両ネジボルトSNR16」【別売品】
をご使用ください。
・横架材とたて枠との緊結に「偏芯座金付ボルトSNR16WE」
【別売品】をご使用になる場合は、事前に耐力をご確認
ください。

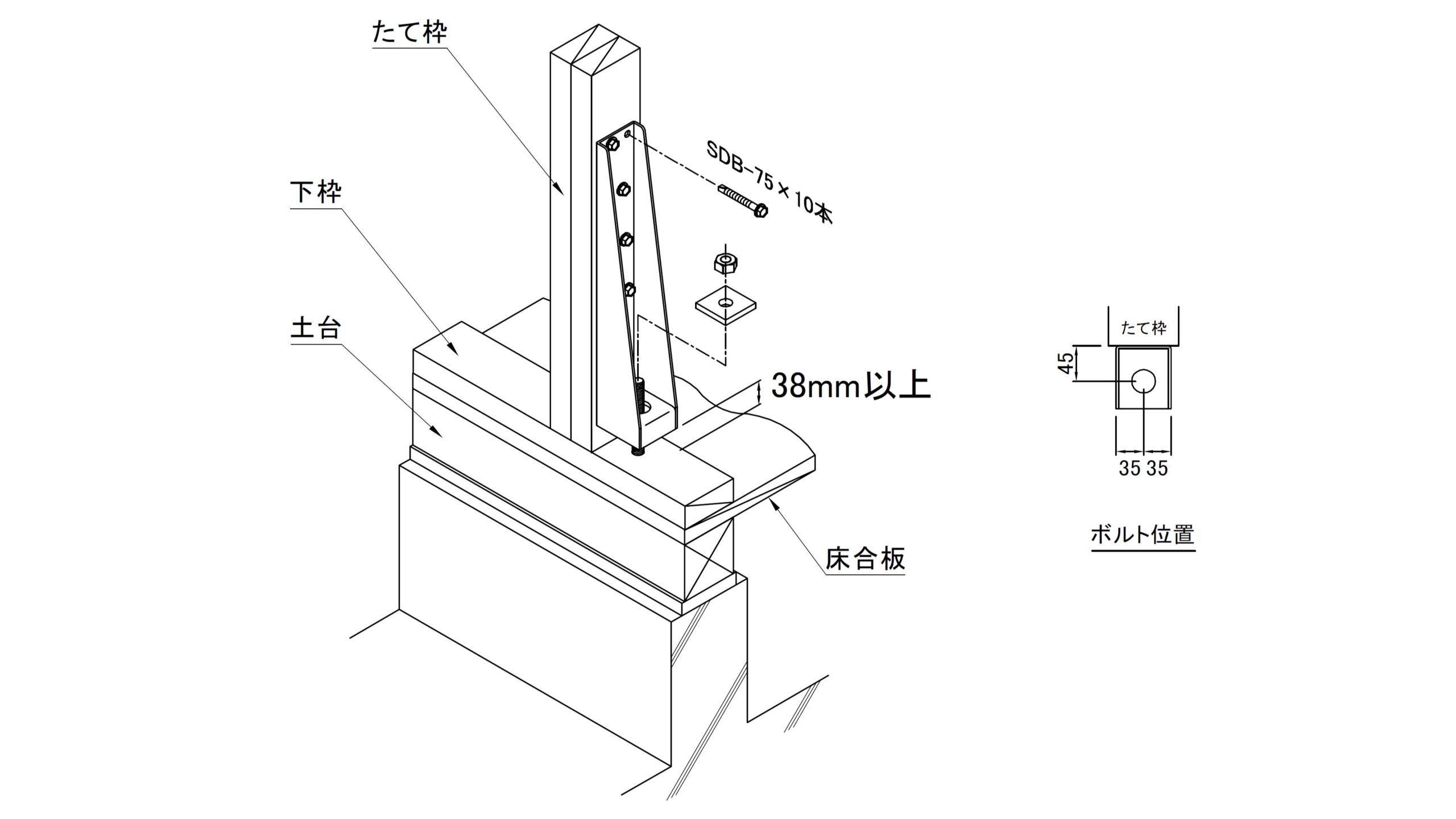

・下枠上端から金物下端までの距離は38㎜以上確保してください。
| 材質 |
|
|---|---|
| 表面処理 |
|
| 試験機関 |
|
| 耐力 |
|
| 入数 |
|
| 付属品（1セットあたり） |
|
| 製品 | 図面 | 試験成績書 | ||||
|---|---|---|---|---|---|---|
| PDFで 開く |
ダウン ロード |
PDFで 開く |
ダウン ロード |
|||
| 製品 | 図面 | 試験成績書 | ||||
| PDFで 開く |
ダウン ロード |
PDFで 開く |
ダウン ロード |
|||
| ホールダウン金物 | LD-50Y | 製品詳細 |  |
 |
||
| ホールダウン金物 | LD-50Y（スギ） | 製品詳細 | |
|
||
