GTV-LS

新発売

【GT・MD-GT】の後継品

用途

・ネイルプレートトラスを金物で受ける時に使用します。

特徴

・ハウスプラス確認検査(株)で強度試験を行い耐力を確認しています。

注意

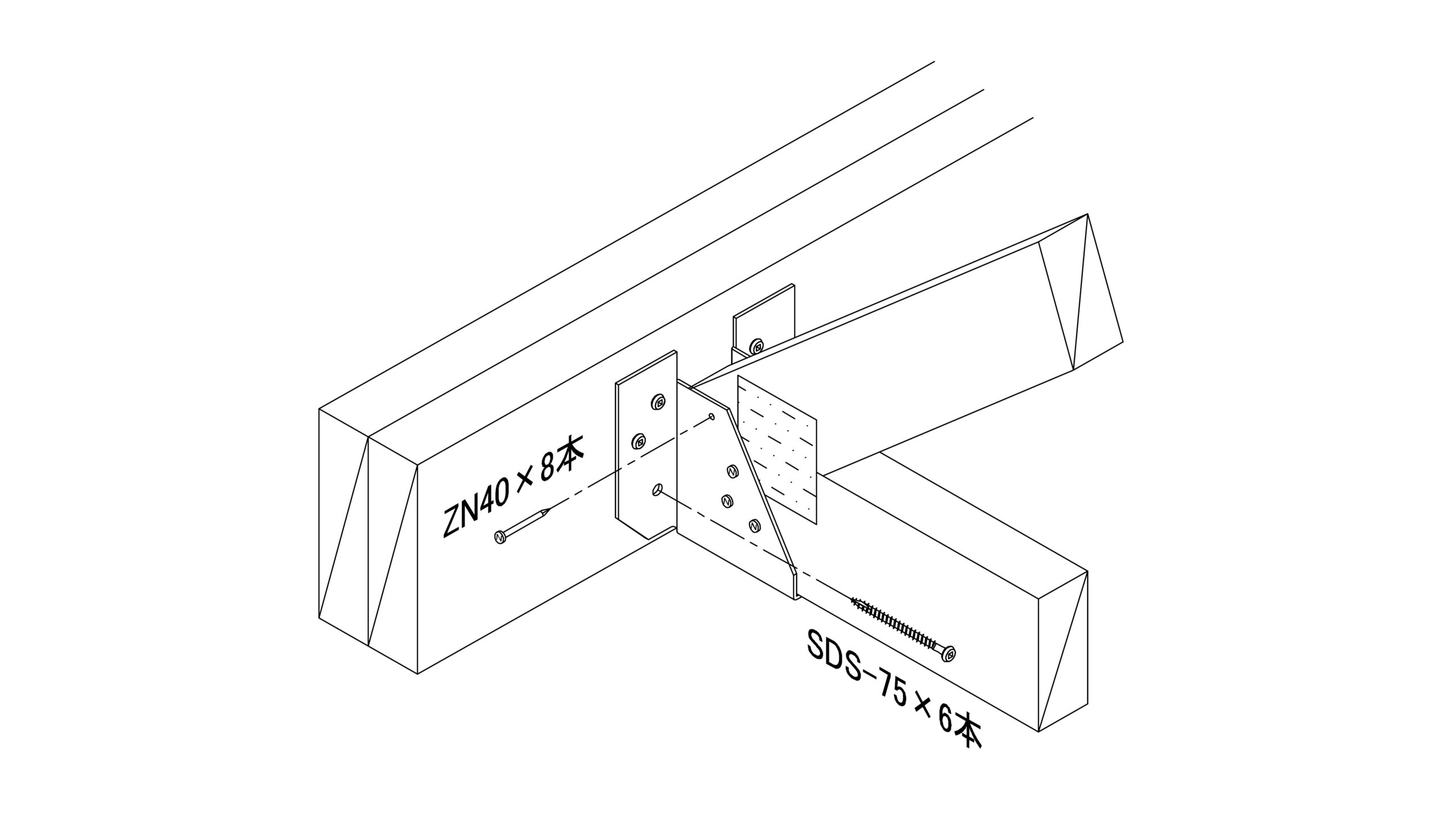

・必ず太めくぎ（トラス … ZN40×8本）、MDビス（受け材 … SDS-75×6本）で接合してください。

材質	JIS G 3302　SGH400
表面処理	Z27
試験機関	＜集成材＞　ハウスプラス確認検査㈱　受付番号：HP22-KT125 ＜SPF製材＞　社内確認
耐力	＜集成材＞　長期許容耐力（250年相当）：6.4 kN 　※（短期基準接合耐力 12.9kN　基準終局耐力 22.7kN）（トラス･･･ SPF製材　｜　受け材･･･ SPF集成材E105-F300）＜SPF製材＞　長期許容耐力（250年相当）：6.4 kN 　※（短期基準接合耐力 12.9kN　基準終局耐力 22.8kN）（トラス、受け材･･･ SPF製材）　※2007年枠組壁工法建築物構造計算指針：P.79（8）金物接合に基づき算出　　発行：（一社）日本ツーバイフォー建築協会
入数	20セット
付属品（1セットあたり）	MDビス　SDS-75　･･･ 6本
