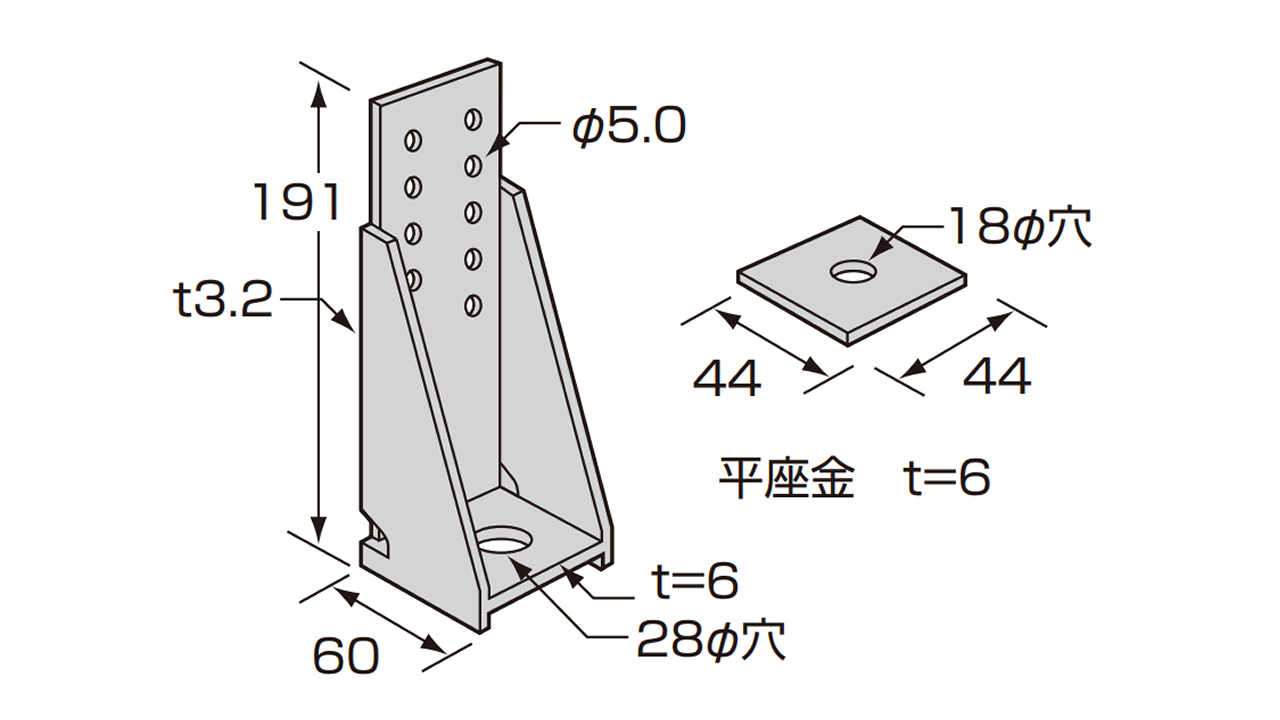

SAHD-15

用途

・基礎アンカーボルトと1階壁との緊結及び床構造を介して上下階の壁の緊結に使用します。

注意

・必ずドリルねじ（d=4.8㎜×10本）で接合してください。
・たて枠の厚みは1.0mm以上とする。

材質	JIS G 3131　SPHC
表面処理	JIS H 8641　溶融亜鉛めっき　HDZ35
耐力	設計耐力（短期）：15.0 kN
承認等	スチールハウス協会　Sマーク登録
入数	12セット
使用接合具	ドリルねじ（d=4.8㎜）　･･･ 10本平座金　44×44×6.0　･･･ 1枚
