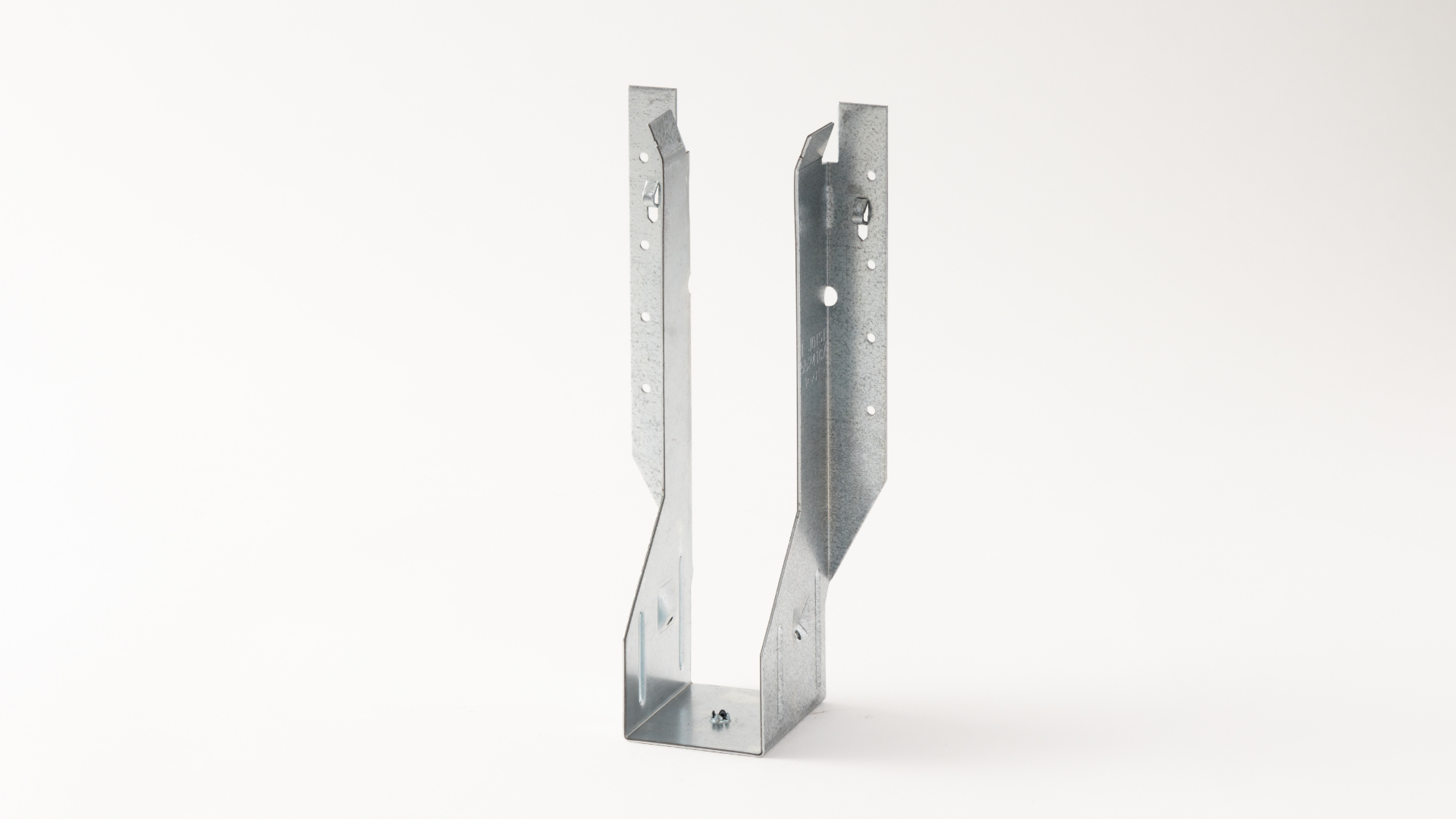

I-JOIST 55 241CZ

用途

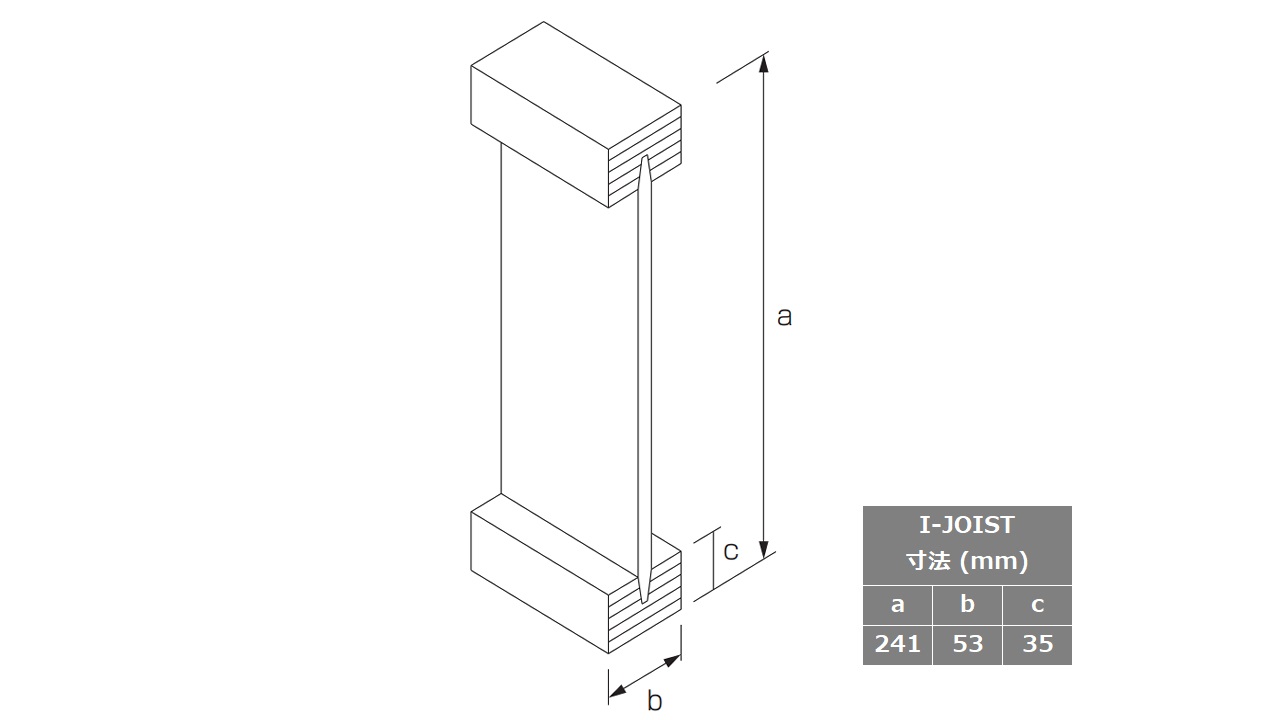

・根太（I-JOIST）を金物で受ける時に使用します。

注意

・必ず太めくぎ（ZN65×8本）で接合してください。

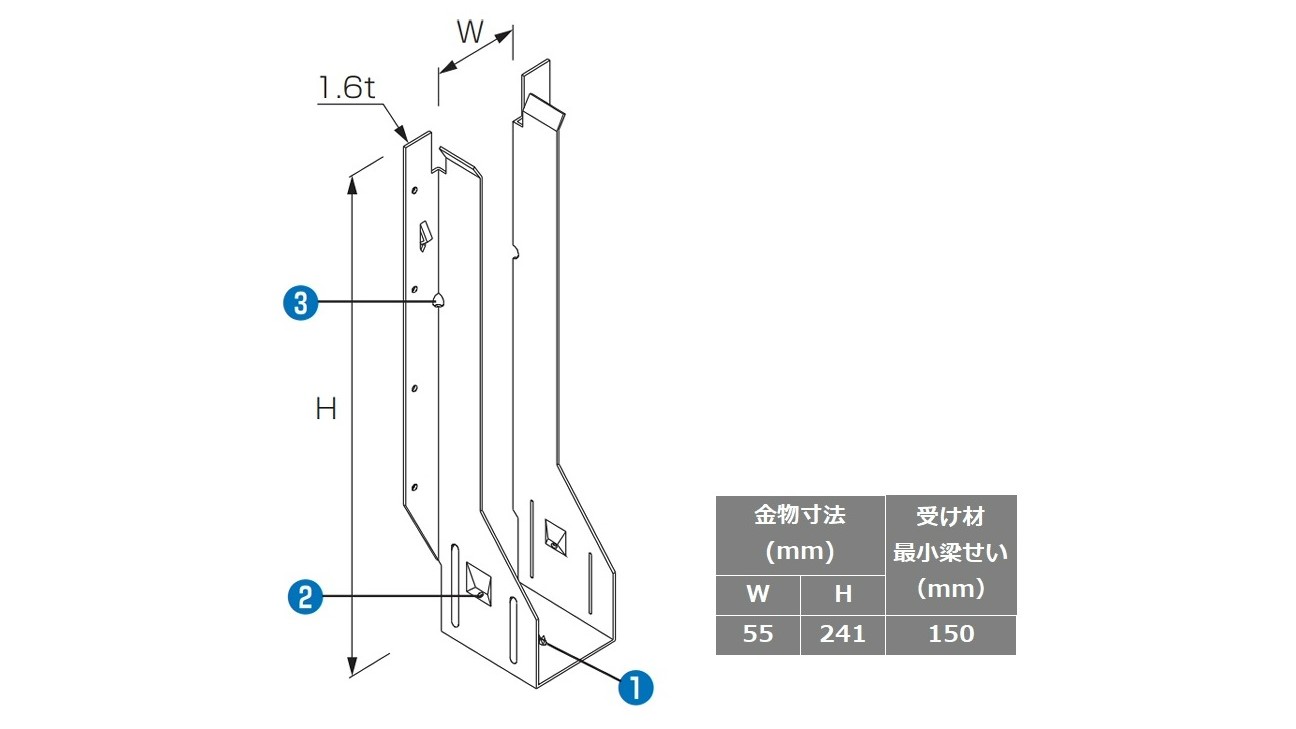

　① 底部の突起は、I-JOISTの滑りを止める為の加工です。
　② 両サイドのくぼみに空いている穴は、施工時にI-JOISTが安定するように止める場合は釘打ちしてください。
　③ 両サイドの折り曲げ部分に空いている穴は、金物加工上の穴です。
・耐力データの詳細は、試験成績書でご確認ください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP15-KT043
耐力	長期許容耐力（250年相当）：4.26 kN （受け材 … スギ集成材　E75-F240　｜　根太 … I-JOIST　1枚）
入数	40ケ
